CÔNG NGHỆ PIN
Pin Lithium Saft – Hướng dẫn chọn
Th3
Giải pháp bạn cần – Hiệu suất bạn yêu cầu
Saft là một nhà lãnh đạo thế giới trong thiết kế và sản xuất công nghệ pin tiên tiến, ứng dụng trong công nghiệp và quốc phòng. Trên thực tế, Saft đã tiên phong trong việc phát triển và sản xuất của cả pin lithium chất lượng cao và công nghệ lithium-ion. Cho đến nay họ vẫn tiếp tục đầu tư vào phát triển công nghệ và giải pháp phục vụ nhu cầu phát triển của khách hàng vòng quanh thế giới. Khi nói đến đổi mới, mạnh mẽ và chất lượng pin đáng tin cậy, không ai có thể sánh được Saft.
Các hệ thống phức tạp, trang thiết bị công nghệ cao và hiện đại của bạn xứng đáng với pin chỉ tập trung vào hiệu suất và độ tin cậy như là bạn. Trên khắp thế giới, cả pin trên kệ và các giải pháp đo Madeto của Saft đều đóng vai trò là chìa khóa linh kiện trong thiết bị quân sự, báo động, thiết bị điện tử và y tế, thiết bị theo dõi vận chuyển, hệ thống đo lường thông minh, công cụ cho ngành dầu khí, hệ thống không gian và nhiều hơn nữa.
Saft có những gì bạn cần. Họ là nhà cung cấp hàng đầu thế giới về các hệ thống pin tiêu chuẩn và hệ thống tùy chỉnh lithium cho các ứng dụng công nghiệp và chuyên nghiệp.
Tập trung vào đổi mới
Đối với một công ty công nghệ tiên tiến như Saft, nghiên cứu và phát triển là Không thay đổi. Họ luôn xây dựng dựa trên những thành tựu trước đây và tìm cách cải thiện các sản phẩm hiện có và triển khai các công nghệ mới khi nhu cầu của khách hàng phát triển.

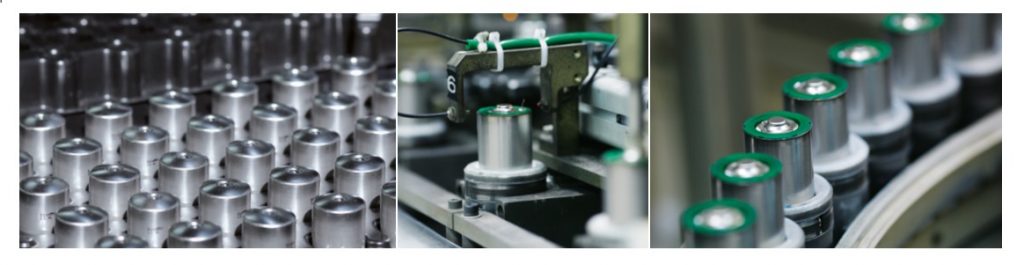

Chất lượng như cuộc sống
Chiến lược thành lập Saft là cung cấp cho khách hàng các giải pháp pin tốt nhất hiện có. Họ thực hiện các thực tiễn tốt nhất trong tất cả các lĩnh vực và coi hiệu suất cao và kỷ luật nghiêm ngặt là quy trình vận hành tiêu chuẩn.
Vận tải và an toàn
Quy trình đóng gói, dán nhãn và vận chuyển của Saft tuân thủ các tiêu chuẩn quốc tế cao nhất về kiểm tra và phân loại pin. Điều này cho phép họ đảm bảo vận chuyển và lưu trữ an toàn đến mọi nơi trên thế giới.
Sự hiện diện khắp toàn cầu
Saft có trụ sở tại 18 quốc gia với 14 cơ sở sản xuất trên khắp Châu Âu, Bắc Mỹ và Châu Á.

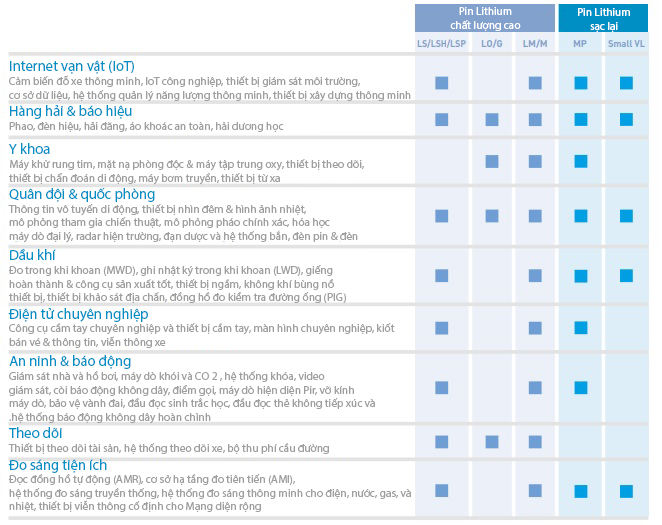

Một pin lithium đáp ứng được mọi nhu cầu của bạn
Cho dù bạn chọn một trong ba công nghệ lithium chất lượng cao của Saft hoặc từ mảng lithium-ion có thể sạc lại, Saft luôn có Pin lithium phù hợp cho ứng dụng của bạn.

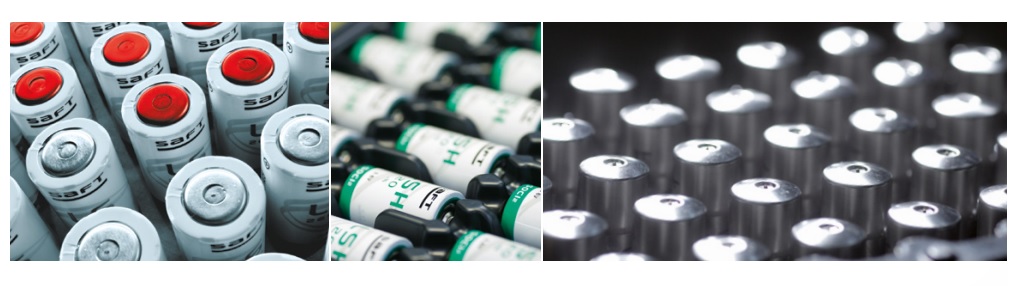

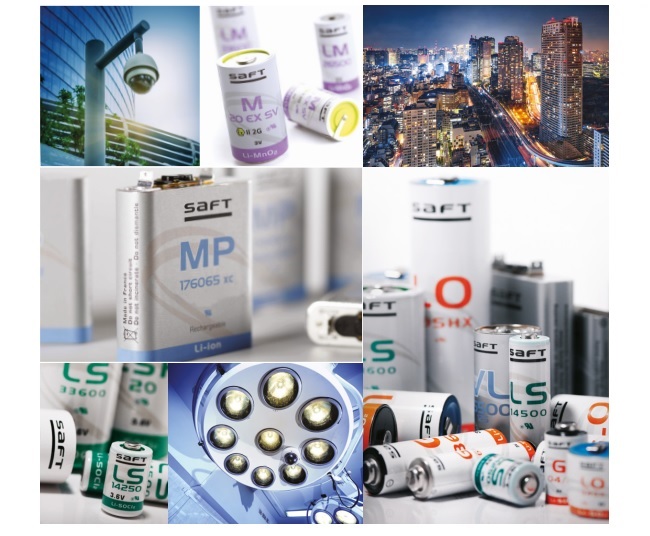

Pin Saft chất lượng cao

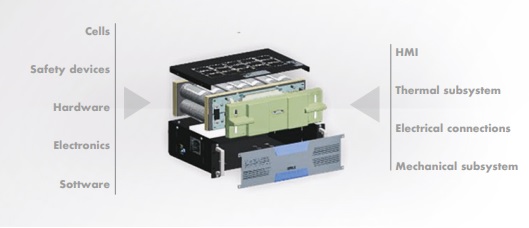

Một ưu đãi trải từ các pin hình trụ đơn đến các hệ thống pin phức tạp
Ba công nghệ riêng biệt:
• Lithium-thionyl clorua (Li-SOCl 2 ) cho các tế bào LS / LSH của chúng tôi (3.6 V)
• Lithium-sulfur dioxide (Li-SO 2 ) cho các tế bào LO / G của chúng tôi (3.0 V)
• Lithium mangan dioxide (Li-MnO 2 ) cho các tế bào LM / M của chúng tôi (3.0 V)
Điện áp hoạt động cao và ổn định:
Trên 3 V đối với các ô LS / LSH và trên 2 V đối với các ô LO / G và LM / M.
Khả năng chịu cường độ dòng điện cao:
Từ một vài dòng microamperes đến hơn 10 A xung đối với một số Pin LO / G và LM / M.
Nhiệt độ hoạt động rộng
Từ – 60 ° C đến + 85 ° C, tùy thuộc vào từng loại Pin, dòng xả và điều kiện môi trường. Pin LSH 20-150 của Saft sẽ hoạt động an toàn và đáng tin cậy lên tới + 150 ° C.
Thời hạn sử dụng dài
Từ dưới 1% đến tối đa 3% hao công suất mỗi năm trong kho ở nhiệt độ + 20 ° C.
Tuổi thọ hoạt động kéo dài
Thông thường hơn 5 năm và tối đa 20 năm trở lên đối với một số các ứng dụng.

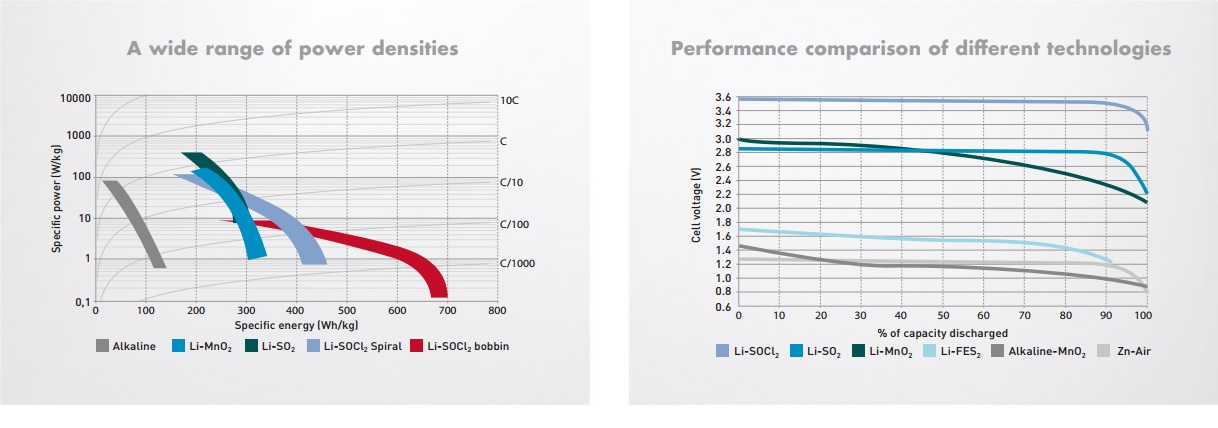

Mật độ năng lượng cao
Lớn hơn ba đến mười lần so với các hệ thống không phải là lithium
Biến diễn tuyệt vời trong môi trường ẩm ướt
Lớp vỏ kín, chống ăn mòn
Sự an toàn
Tất cả các tế bào lithium của Saft đều đáp ứng các tiêu chuẩn UL và IEC, và được chứng nhận theo quy định vận tải của Liên Hợp Quốc. Hầu hết các gói Pin phù hợp với tiêu chuẩn quân sự châu Âu và Mỹ. Một số các mẫu LS / M tuân thủ tiêu chuẩn IEC 60079-11 Phần 10.5.Intrinsic Safety cho các ứng dụng ATEX
- Cấu trúc Pin chất lượng cao
- Thép không gỉ hoặc mạ niken
- Hàn laser & niêm phong bằng thủy tinh kim loại
- Lỗ thông hơi an toàn (cho thiết kế xoắn ốc)
- Cầu chì tích hợp hoặc PTC (cho thiết kế xoắn ốc)
- Tấm phân tách đóng ( với MnO2)
Dòng sản phẩm Li-SOCl 2
Năng lượng cao, điện áp cao, khả năng xung cao, tuổi thọ cao, phạm vi nhiệt độ rộng
Pin lithium-thionyl clorua (Li-SOCl 2 ) từ Saft
- Điện áp hoạt động: 3.6 V

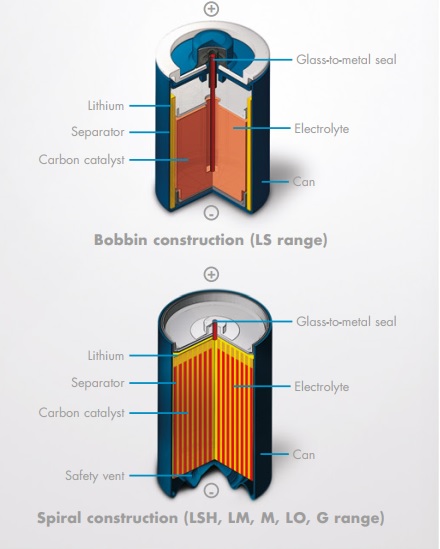

- Cấu trúc Bobbin (lõi uốn) hoặc cấu trúc Spiral (xoắn ốc)
- Tự xả thấp nhất cho tuổi thọ hoạt động kéo dài
- Thụ động được kiểm soát tốt
- Nhiệt độ hoạt động: – 60 ° C đến + 150 ° C
- Các Pin LS tuân thủ tiêu chuẩn IEC 60079-11 Phần 10.5 Intrinsic Safety cho các ứng dụng ATEX
- Chất điện phân không bắt lửa
- Chống ăn mòn tuyệt đối
- Chỉ số từ tính thấp
Pin cấu trúc Bobbin LS được thiết kế đặc biệt cho các ứng dụng lâu dài (5 đến 20+ năm), bao gồm một số dòng cơ sở và định kỳ xung, thường trong phạm vi 5-150 mA.
Pin cấu trúc Spiral LSH được thiết kế cho các ứng dụng lâu dài (2 đến 10 năm), có dòng vài mA và xung định kỳ, thường trong phạm vi 50 mA-2 A và cho các ứng dụng yêu cầu dòng điện liên tục trong phạm vi 0,1-1,8 A.

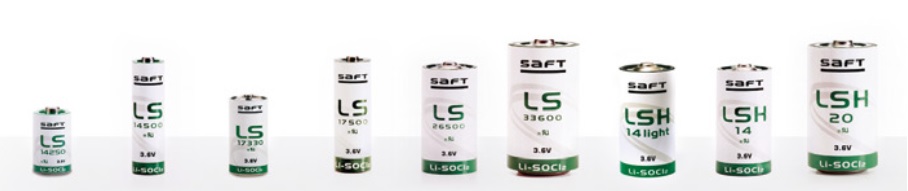

| Dòng pin | Energy | Energy | Energy | Energy | Energy | Energy | Power | Power | Power |
| Mã pin | LS14250 | LS14500 | LS17330 | LS17500 | LS26500 | LS33600 | LSH14Light | LSH14 | LSH20 |
| Kích thước pin | 1/2 AA | AA | 2/3AA | A | C | D | C | C | D |
| Cấu trúc pin | Bobbin | Bobbin | Bobbin | Bobbin | Bobbin | Bobbin | Spiral | Spiral | Spiral |
| Điện áp định mức | 3.6V | 3.6V | 3.6V | 3.6V | 3.6V | 3.6V | 3.6V | 3.6V | 3.6V |
| Dung lượng | 1.2 Ah | 2.6 Ah | 2.1 Ah | 3.6 Ah | 7.7 Ah | 17.0 Ah | 3.6 Ah | 5.8 Ah | 13.0 Ah |
| Dòng điện tối đa liên tục | 35 mA | 50 mA | 25 mA | 100 mA | 150 mA | 250 mA | 1.3A | 1.3A | 1.8A |
| Tốc độ xả xung tối đa | 0.1 A | 0.25 A | 0.12 A | 0.25 A | 0.3 A | 0.4 A | 2.0 A | 2.0 A | 4.0 A |
| Đường kính ngoài tối đa | 14.55 mm | 14.55 mm | 16.5 mm | 17.13 mm | 26.0 mm | 33.4 mm | 26.0 mm | 26.0 mm | 33.4 mm |
| Chiều cao tối đa | 25.15 mm | 50.3 mm | 33.4 mm | 50.9 mm | 50.4 mm | 61.6 mm | 50.4 mm | 50.4 mm | 61.6 mm |
| Trọng lượng | 8.9g | 16.7g | 14.4g | 21.9g | 48g | 90g | 51g | 51g | 100g |
| Nhiệt độ hoạt động | – 60 / + 85 ° C | – 60 / + 85 ° C | – 60 / + 85 ° C | – 60 / + 85 ° C | – 60 / + 85 ° C | – 60 / + 85 ° C | – 60 / + 85 ° C | – 60 / + 85 ° C | – 60 / + 85 ° C |

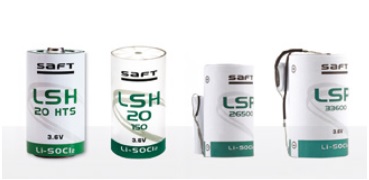

| Dòng pin | HIGH TEMPERATURE | HIGH TEMPERATURE | HIGH PULSE | HIGH PULSE |
| Mã pin | LSH 20-HTS | LSH 20-150 | LSP 26500 | LSP 33600 |
| Kích thước pin | D | D | C | D |
| Cấu trúc pin | Spiral | Spiral | Hybrid | Hyrid |
| Điện áp định mức | 3.6V | 3.6V | 3.6V | 3.6V |
| Dung lượng | 11.0 Ah | 14.0 Ah | 7.7 Ah | 17.0 Ah |
| Dòng điện tối đa liên tục | 1.0 A | 300 mA | 150 mA | 250 mA |
| Tốc độ xả xung tối đa | 3.0 A | 0.5 A | 2A fos 1s | 2A fos 1s |
| Đường kính ngoài tối đa | 33.4 mm | 32.05 mm | 26.5 mm | 33.5 mm |
| Chiều cao tối đa | 61.6 mm | 61.7 mm | 52 mm | 62.5 mm |
| Trọng lượng | 100g | 104.5g | 51g | 93g |
| Nhiệt độ hoạt động | – 60 / + 85°C | – 40 / +150°C | – 30 / + 60°C | – 30 / + 60°C |
Dòng pin High Temperature được thiết kế để hoạt động trong điều kiện khắc nghiệt với nhiệt độ cao tới + 150 ° C LSH 20-150.
Phạm vi LSP Hybrid bao gồm một pin Bobbin LS được lắp ráp trong song song với thành phần kiểu EDLC, được chọn để duy trì biên độ cao / xung thời gian dài.
Tham khảo với Saft để biết thêm chi tiết.
Dòng sản phẩm Li-SO2
Công suất cao, chức năng tuyệt vời trong môi trường lạnh
Pin lithium-sulfur dioxide (Li-SO 2 ) từ Saft
- Điện áp hoạt động: 2,8 V
- Nhiệt độ hoạt động: – 40 ° C đến + 70 ° C
- Cấu trúc Spiral (xoắn ốc )
- Chất điện phân không bắt lửa
- Công suất xung vượt trội
- Công suất tuyệt vời trên 1 A
- Công suất vượt trội ở – 40 ° C
- Được sử dụng rộng rãi trong lĩnh vực quân sự
- Thụ động được kiểm soát tốt
- Tự xả thấp trong quá trình lưu trữ
Pin Spiral LO / G được thiết kế cho các ứng dụng có dòng điện liên tục trong phạm vi 0,1-5 A, với các xung chồng lên tới 20 A.
| Dòng pin | Power | Power | Power | Power | Power | Power | High Power | High Power | High Power | High Power | High Power |

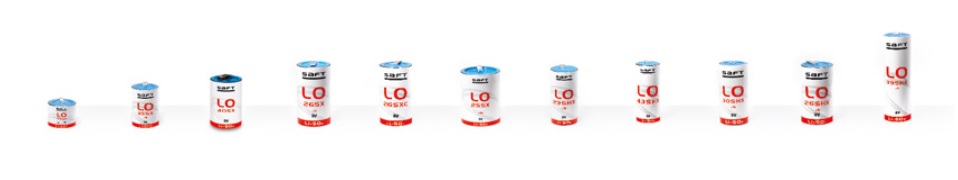

| Mã pin | LO34SX | LO35SX | LO40SX | LO26SX | LO26SXC | LO25SX | LO29SHX | LO43SHX | LO3SHX | LO26SHX | LO39SHX |
| Kích thước pin | 1/3C | 2/3C | 2/3 thin D | D | D | Fat D | C | 5/4C | Thin D | D | F |
| Cấu trúc pin | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral |
| Điện áp định mức | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V |
| Dung lượng | 1.0 Ah | 2.2Ah | 3.5Ah | 7.75 Ah | 9.2 Ah | 8.0 Ah | 3.75Ah | 5.0 Ah | 5.75Ah | 7.5 Ah | 11.5 Ah |
| Dòng điện tối đa liên tục | 0.5A | 2.0A | 2.0A | 2.5A | 2.5A | 2.5A | 2.5A | 2.5A | 3.0A | 4.0A | 3.0A |
| Tốc độ xả xung tối đa | 1.0A | 5.0A | 5.0A | 5.0A | 10.0A | 10.0A | 6.0A | 10.0A | 10.0A | 15.0A | 60.0A |
| Đường kính ngoài tối đa | 25.6mm | 25.9mm | 28.95mm | 34.2mm | 34.2mm | 39.5mm | 25.6mm | 26.0mm | 29.1mm | 34.2mm | 31.9mm |
| Chiều cao tối đa | 20.45mm | 35.9mm | 42.29mm | 59.3mm | 59.3mm | 50.3mm | 50.4mm | 59.2mm | 62.5mm | 59.3mm | 100.3mm |
| Trọng lượng | 16g | 30g | 40g | 85g | 85g | 96g | 40g | 53g | 63g | 85g | 125g |
| Nhiệt độ hoạt động | – 40 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C |
| Dòng pin | Power | Power | Power | Power | Power | Power | Power |

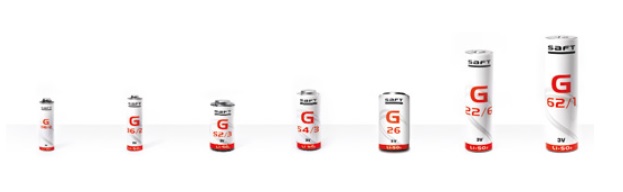

| Mã pin | G 06/2 | G 36/2 | G 52/3 | G 54/3 | G 26 | G 22/6 | G 62/1 |
| Kích thước pin | AA | Long A | C | 5/4 C | D | DD | Long fat DD |
| Cấu trúc pin | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral |
| Điện áp định mức | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V | 2.8V |
| Dung lượng | 0.95 Ah | 1.7 Ah | 3.2 Ah | 5.0 Ah | 7.75 Ah | 16.5 Ah | 34.0 Ah |
| Dòng điện tối đa liên tục | 0.5A | 1.5A | 2.5A | 2.5A | 2.5A | 3.0A | 8.0A |
| Tốc độ xả xung tối đa | 0.8A | 2.5A | 5.0A | 5.0A | 5.0A | 10.0A | 12.0A |
| Đường kính ngoài tối đa | 14.2mm | 16.3mm | 25.6mm | 25.6mm | 34.5mm | 33.3mm | 41.7mm |
| Chiều cao tối đa | 50.3mm | 57.7mm | 49.5mm | 60.2mm | 59.8mm | 120.6mm | 141.0mm |
| Trọng lượng | 15g | 18g | 47g | 58g | 85g | 175g | 300g |
| Nhiệt độ hoạt động | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C | – 60 / + 70°C |
Dòng sản phẩm Li-MnO2
Công suất cao và năng lượng cao không có sự thụ động
Pin lithium mangan dioxide (Li-MnO2 ) từ Saft
- Điện áp hoạt động: 3 V
- Nhiệt độ hoạt động: – 40 ° C đến + 80 ° C
- Cấu trúc Spiral
- Chất điện phân không ăn mòn
- Pin không áp lực trong phòng nhiệt độ
- Khả năng xung cao
- Độ trễ điện áp tối thiểu
- Chịu được cường độ dòng cao và nhiệt độ thấp(- 40 ° C)
- Tương thích tự xả thấp với thời gian lưu trữ dài và kéo dài tuổi thọ hoạt động
| Dòng pin | Power | Power | Power | Power | Power | High Power | High Power | High Power |

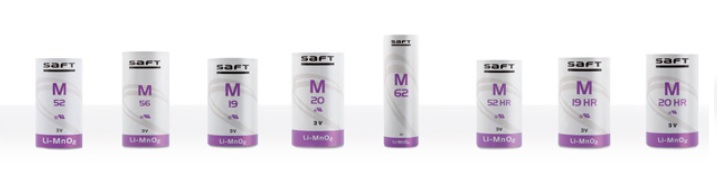

| Mã pin | M52 | M56 | M19 | M20 | M62 | M52 HR | M19 HR | M20 HR |
| Kích thước pin | C | 5/4 C | Short D | D | DD | C | Short D | D |
| Cấu trúc pin | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral |
| Điện áp định mức | 3.0V | 3.0V | 3.0V | 3.0V | 3.0V | 3.0V | 3.0V | 3.0V |
| Dung lượng | 5.6 Ah | 6.7 Ah | 10.3 Ah | 12.6 Ah | 33.0 Ah | 4.8 Ah | 10.3 Ah | 11.5 Ah |
| Dòng điện tối đa liên tục | 2.0 A | 2.5 A | 3.0 A | 3.5 A | 6.0 A | 2.0 A | 4.0 A | 4.0 A |
| Tốc độ xả xung tối đa | 4.0 A | 6.0 A | 7.5 A | 8.0 A | 12.0 A | 5.0 A | 10.0 A | 10.0 A |
| Đường kính ngoài tối đa | 26.2 mm | 26.2 mm | 33.5 mm | 34.2 mm | 42.5 mm | 26.2 mm | 33.5 mm | 34.2 mm |
| Chiều cao tối đa | 51.5 mm | 61.5 mm | 58.5 mm | 61.5 mm | 133.0 mm | 51.5 mm | 58.5 mm | 61.5 mm |
| Trọng lượng | 58g | 70g | 105g | 117g | 355g | 59g | 107g | 117g |
| Nhiệt độ hoạt động | – 40/ + 72°C | – 40/ + 72°C | – 40/ + 72°C | – 40/ + 72°C | – 40/ + 72°C | – 40/ + 72°C | – 40/ + 72°C | – 40/ + 72°C |

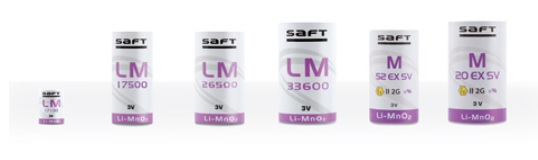

| Dòng pin | Power | Power | Power | Power | ATEX | ATEX |
| Mã pin | LM 17130 | LM 17500 | LM 26500 | LM 33600 | M 52 Ex SV | M 20 Ex SV |
| Kích thước pin | 1/3 A | A | C | D | C | D |
| Cấu trúc pin | Spiral | Spiral | Spiral | Spiral | Spiral | Spiral |
| Điện áp định mức | 3.0 V | 3.0 V | 3.0 V | 3.0 V | 3.0 V | 3.0 V |
| Dung lượng | 0.5 Ah | 3.0 Ah | 7.4 Ah | 13.4 Ah | 5.6 Ah | 12.4 Ah |
| Dòng điện tối đa liên tục | 0.3 A | 1.5 A | 2.0 A | 4.0 A | 2.0 A | 3.5 A |
| Tốc độ xả xung tối đa | 0.4 A | 2.0 A | 4.0 A | 8.0 A | 4.0 A | 8.0 A |
| Đường kính ngoài tối đa | 16.7 mm | 17.5 mm | 26.0 mm | 33.7 mm | 26.2 mm | 34.2 mm |
| Chiều cao tối đa | 16.33 mm | 51.5 mm | 51.5 mm | 61.3 mm | 51.5 mm | 61.5 mm |
| Trọng lượng | 8g | 28g | 61g | 113g | 58g | 115g |
| Nhiệt độ hoạt động | – 40/ + 72°C | – 40/ + 85°C | – 40/ + 85°C | – 40/ + 85°C | – 40/ + 72°C | – 40/ + 72°C |
Pin sạc ion Saft
Công nghệ tiên tiến cho hiệu suất cao
Bốn công nghệ riêng biệt
• Oxit hỗn hợp lithium (NMC / NCA) cho MP xlr và phạm vi VL xlr nhỏ (3,65 volt) cho các ứng dụng năng lượng
• Công nghệ Li-ion MP xc đặc thù của Saft cho môi trường cực lạnh
• Công nghệ Li-ion MP xtd cụ thể của Saft giúp kéo dài tuổi thọ và nhiệt độ, với ise MP được thiết kế đặc biệt như một ATEX thành phần tương thích
• Công nghệ Li-ion nhiệt độ cao VL32600-125 cụ thể của Saft cho các ứng dụng liên quan đến nhiệt độ lên tới + 125 ° C

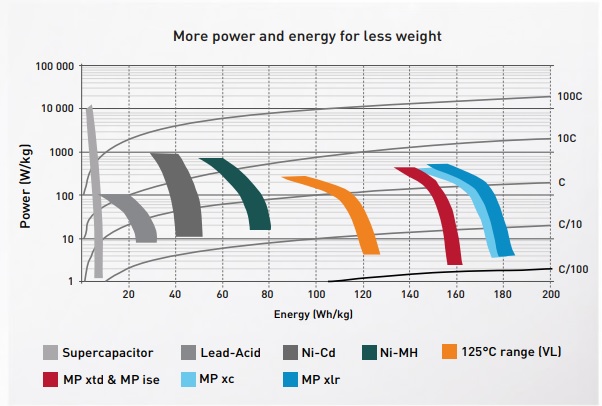

Nhỏ và nhẹ
Với năng lượng cụ thể lên tới 180 Wh / kg, công nghệ Li-ion của Saft là
• Nhẹ hơn bốn đến mười lần
• Âm lượng ít hơn 50% đến 85% so với pin thông thường, tùy thuộc vào ứng dụng
Tuổi thọ hoạt động kéo dài
Trong hầu hết các trường hợp, công nghệ Li-ion của Saft sẽ tăng gấp đôi tuổi thọ hoạt động so với pin của các đối thủ cạnh tranh. Điều này mở rộng cuộc sống có thể diễn ra trong một phạm vi nhiệt độ rộng, vượt quá hầu hết các pin thương mại.
Phạm vi nhiệt độ rộng
Các công nghệ Li-ion của Saft mang đến những màn trình diễn độc đáo không được kiểm soát điều kiện ngoài trời hoặc trong điều kiện khắc nghiệt, nóng hoặc lạnh.
Linh hoạt của thiết kế
Định dạng hình trụ ( cylindrical) và hình lăng trụ ( prismatic)
Thiết kế chắc chắn
Pin và pin Li-ion của Saft được thiết kế để đáp ứng sự môi trường khắc nghiệt của các ứng dụng công nghiệp và quân sự.
Sự an toàn
Tất cả các pin Li-ion của Saft đều đáp ứng các tiêu chuẩn UL và IEC, và được chứng nhận phù hợp với quy định vận tải của Liên Hợp Quốc. Pin quân đội của họ tuân thủ các tiêu chuẩn quân sự của châu Âu và Hoa Kỳ. Các tế bào MP xtd của Saft tương thích với các yêu cầu của IEC 60079-11 về Intrinsic Safety
Tham khảo với Saft để biết thêm chi tiết.

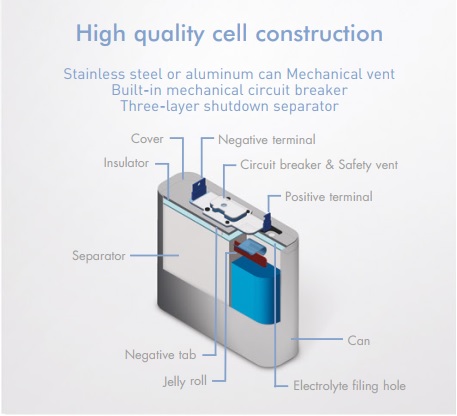

- Xây dựng tế bào chất lượng cao
- Thép không gỉ hoặc nhôm có thể thông hơi cơ khí
- Cầu chì cơ khí tích hợp
- Tấm phân tách ba lớp

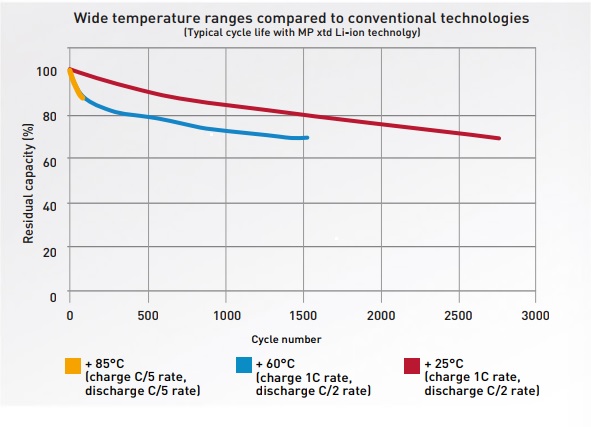

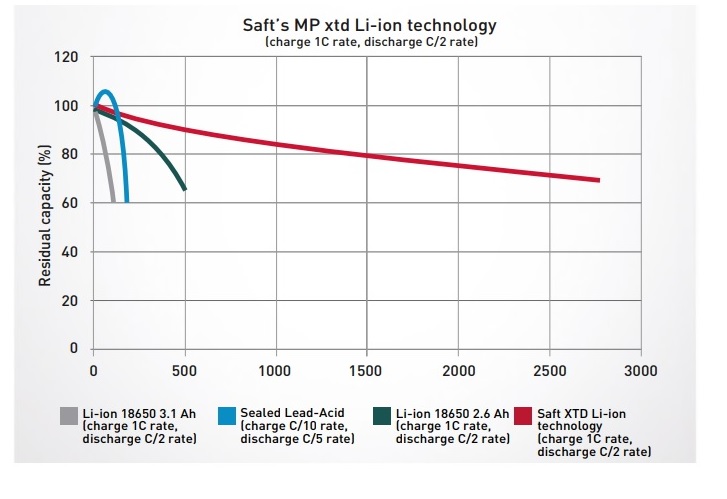

(Tuổi thọ chu kỳ điển hình với công nghệ MP xtd Li-ion)

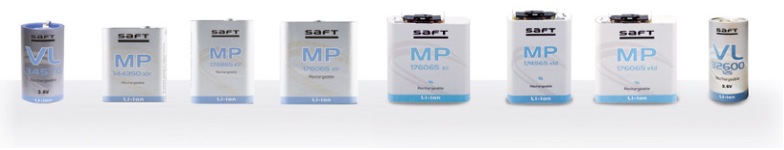

Dòng sản phẩm Li-ion
Mật độ năng lượng lớn hơn, nhiệt độ hoạt động rộng hơn và tuổi thọ lâu hơn
Pin lithium-ion (Li-ion) từ Saft
- Kéo dài tuổi thọ trong điều kiện tuần hoàn, di động, ngay cả ở nhiệt độ cao
- Phạm vi nhiệt độ hoạt động không tưởng: – 35 ° C đến + 60 ° C cho phạm vi MP xlr và – 40 ° C đến + 85 ° C cho phạm vi MP xtd.
- Điện áp hoạt động cao: phạm vi 4.2-2.5 V
- Hiệu suất trong nhiệt độ thấp và cao vô địch.
- Mật độ năng lượng cao: lên tới 385 Wh / l và 180 Wh / kg
- Độ tin cậy không cần bảo trì
- Chi phí vòng đời thấp
- Pin ise MP của Saft tương thích với các yêu cầu của IEC 60079-11 về intrinsic safety.
Tham khảo Saft để biết thêm chi tiết.

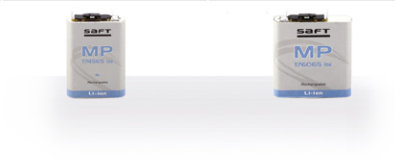

| Dòng pin | Energy | Energy | Energy | Energy | Extreme Cold | Extreme Life & Temperature | Extreme Life & Temperature | High Temperature |
| Mã pin | VL34570 xlr | MP144350 xlr | MP174865 xlr | MP176065 xlr | MP176065 xc | MP174565 xtd | MP176065 xtd | VL32600-125 |
| Chỉ số hình thức | Cylindrical D | Prismatic | Prismatic | Prismatic | Prismatic | Prismatic | Prismatic | Cylindrical D |
| Điện áp định mức | 3.65 V | 3.65 V | 3.65 V | 3.65 V | 3.65 V | 3.65 V | 3.65 V | 3.65 V |
| Dung lượng | 5.4 Ah | 2.6 Ah | 5.3 Ah | 6.8 Ah | 6.4 Ah | 4.0 Ah | 5.6 Ah | 4.5 Ah |
| Dòng xả tối đa liên tục | 11.0 A | 5.0 A | 10.0 A | 14.0 A | 13.0 A | 8.0 A | 11.0 A | 2.3 A |
| Tốc độ xả xung tối đa | 21.0 A | 10.0 A | 21.0 A | 27.0 A | 26.0 A | 16.0 A | 22.0 A | 3.4 A |
| Dòng điện tích điện tối đa | 5.4 A | 2.6 A | 5.0 A | 6.8 A | 6.5 A | 4.0 A | 5.6 A | 0.9 A |
| Số lần sạc lại | >600 (100 % DoD, C/2-C/2, + 20°C) | 1100 (100% DoD, C-C/ 2, + 20 ° C) | 950 (100% DoD, C-C/ 2, + 20 ° C) | 1800 (100% DoD, C-C/ 2, + 20 ° C) | 800 (100% DoD, C-C/ 2, + 20 ° C) | 2700 (100% DoD, C-C/ 2, + 25 ° C) | 2700 (100% DoD, C-C/ 2, + 25 ° C) | 30 (100% DoD, C/5 -C/ 5, +125 ° C) |
| Phạm vi nhiệt độ xả | – 35 / + 60 ° C | – 35 / + 60 ° C | – 35 / + 60 ° C | – 35 / + 60 ° C | – 50 / + 60 ° C | – 40 / + 85 ° C | – 40 / + 80 ° C | 0/ +125 ° C |
| Phạm vi nhiệt độ sạc | – 30 / + 60 ° C | – 30 / + 60 ° C | – 30 / + 60 ° C | – 30 / + 60 ° C | – 30 / + 60 ° C | – 30 / + 85 ° C | – 30 / + 85 ° C | 0/ +125 ° C |
| Atex compliant component cells IEC 60079-11(10.5.2 and 10.5.3 (b)) | ||
| Mã pin | MP 174565 ise1 | MP176065 ise1 |
| Chỉ số hình thức | Prismatic | Prismatic |
| Điện áp định mức | 3.65 V | 3.65 V |
| Dung lượng | 4.0 Ah | 5.6 Ah |
| Dòng xả tối đa liên tục | 8.0 A | 11.0 A |
| Tốc độ xả xung tối đa | 16.0 A | 22.0 A |
| Dòng điện tích điện tối đa | 4.0 A | 5.6 A |
| Số lần sạc lại | 2300 (100 % DoD, C/2-C, + 20°C) | 2200 (100 % DoD, C/2-C, + 20°C) |
| Phạm vi nhiệt độ xả | – 30 / + 60 ° C | – 30 / + 60 ° C |
| Phạm vi nhiệt độ sạc | – 30 / + 60 ° C | – 30 / + 60 ° C |
Hệ thống pin & bộ sạc pin
Các giải pháp tùy chỉnh và thích ứng để phù hợp với nhu cầu cụ thể của bạn
Ngoài việc đơn giản là bán Pin riêng lẻ Saft cũng có thể cung cấp các hệ thống pin phức tạp cung cấp khả năng quản lý, điều khiển và giao tiếp bên cạnh các giao diện điện và cơ khí. Các hệ thống này cũng bao gồm bộ sạc khi áp dụng
Nếu bạn có nhu cầu rất cụ thể, Saft cũng có thể phát triển các hệ thống pin tùy chỉnh và điều chỉnh để phù hợp hoàn hảo với các sản phẩm hiện có. Bất cứ nơi nào có thể, pin tùy chỉnh được thiết kế và chế tạo từ các thành phần tiêu chuẩn và subassemblies. Để xây dựng giải pháp tùy chỉnh của bạn, các thuật toán quản lý độc đáo của Saft được kết hợp với các thiết bị điện tử độc quyền để mang lại hiệu suất tối ưu, thời gian sử dụng lâu dài và thời gian phục vụ và đảm bảo an toàn cho người dùng.
Các chuyên gia của Saft sẽ làm việc với đội của bạn để chọn tốt nhất điện hóa cho nhu cầu của bạn, xác định pin thích hợp cấu trúc, chọn điện tử, xác định thiết kế cơ khí, đủ điều kiện pin được sản xuất và cung cấp hỗ trợ cho toàn bộ cuộc sống giải pháp của bạn. Pin bạn nhận được đó là tối ưu hóa cho cụ thể của bạn ứng dụng, và bạn được hưởng lợi từ mức độ chắc chắn cao trong bạn thời gian của dự án, chi phí và phù hợp chức năng.
Bộ sạc
Sản phẩm chắc chắn để sử dụng tại công trường

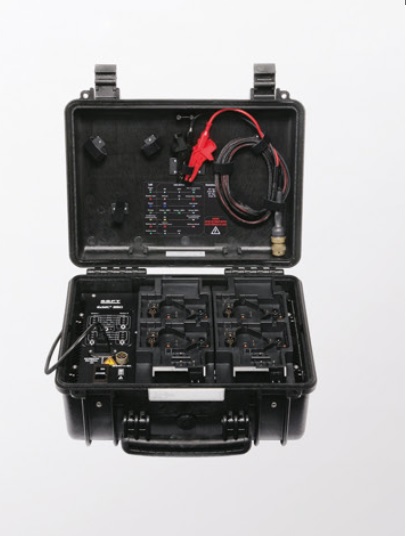

Bộ sạc Saft EcMC² là sản phẩm tiên tiến, bền chắc, đa dụng, đa vị trí và đa hóa học. Chúng được thiết kế để dễ dàng vận chuyển và hoạt động. Bộ sạc tự động nhận ra loại pin cần sạc và có thể sạc cùng lúc một số loại pin khác nhau, bất kể trạng thái sạc hoặc hóa học của chúng.
Bộ sạc di động đa công nghệ Saft EcMC²
- Có sẵn 250 watt và 350 watt (cho cơ sở hoạt động)
- Tự động nhận dạng loại pin
- Sạc đồng thời trong điều kiện hoạt động khắc nghiệt
- Nhỏ gọn & nhẹ
- Thiết kế chắc chắn cho nhu cầu sử dụng hiện trường
- Tuân thủ các tiêu chuẩn MIL
Saft – Đối tác đáng tin cậy của bạn
Cho pin chất lượng cao đáng tin cậy
Ngoài việc biết bạn có thể tin tưởng vào chất lượng của phạm vi chính rất rộng của chúng tôi và cung cấp pin lithium có thể sạc lại, các nhà sản xuất và OEM cũng có thể đếm về đội ngũ chuyên gia của Saft và các dịch vụ toàn diện của họ bao gồm mọi bước của chu trình sản xuất:
Xử lý, lưu trữ, vận chuyển và xử lý pin của bạn một cách an toàn
Lưu trữ
- Bảo quản pin ở nơi thoáng mát (tốt nhất là dưới 30 ° C), khô và tốt khu vực thông gió.
- Tránh xa độ ẩm, nguồn nhiệt, ngọn lửa.
- Giữ pin nguyên bản cho đến khi sử dụng.
- Không làm lộn xộn pin.
- Không áp dụng áp lực có thể làm biến dạng pin.
- Phương tiện chữa cháy phù hợp nên có sẵn
- Khu vực lưu trữ nên được trang bị vòi phun nước.
- Bảo vệ cá nhân phù hợp thiết bị nên có sẵn (găng tay, kính, áo khoác làm việc).
Sự điều khiển
- Không trộn lẫn các loại pin khác nhau và thương hiệu.
- Không trộn lẫn pin mới và pin đã qua sử dụng.
- Không trực tiếp làm nóng hoặc hàn.
- Không tháo dỡ.
- Hình thức xử lý thường xuyên nhất lạm dụng trong quá trình tiếp nhận, kiểm tra và lưu trữ là vô tình ngắn mạch. Các biện pháp kiểm soát để bảo vệ chống lại điều này hình thức lạm dụng nên được thực hiện khắp nơi làm việc. Các vấn đề liên quan đến ngắn mạch có thể được giảm đáng kể bằng cách thực hiện các khuyến nghị sau đây:
– Bao phủ tất cả các bề mặt làm việc dẫn điện với vật liệu cách điện
– Khu vực làm việc không được có vật sắc nhọn có thể đâm thủng vật liệu cách điện
– Không bao giờ tháo rời một pin hoặc cố gắng để thay thế một cầu chì thổi
– nhân viên không nên mặc vật liệu dẫn điện (trang sức, v.v.) khi xử lý tế bào và pin
– Các tế bào nên được lưu trữ trong bao bì gốc hoặc tương tự có nghĩa
– Các tế bào nên được di chuyển trong khay sử dụng xe đẩy để giảm xác xuất hư hỏng
– Các tế bào hoặc pin bị rơi được coi là một tế bào nóng tiềm năng và phải được tách riêng khỏi lô / đợt
– Tất cả các công cụ kiểm tra nên được không dẫn điện, hoặc được bảo hiểm một vật liệu không dẫn điện
– Các tế bào cần được kiểm tra cho sát thương vật lý
– Điện áp mạch mở (OCV) nên được kiểm tra
– Sau khi một tế bào đã được kiểm tra, nó nên được trả lại cho bộ lưu trữ của nó bao bì
Lắp đặt và thay thế
- Chỉ cài đặt pin mới chưa sử dụng, mang cùng mã ngày, tới từ cùng một nhà sản xuất và của cùng một dòng sản phẩm.
- Quan sát các cực trong khi cài đặt.
- Thực hiện theo khuyến nghị của Saft liên quan đến khả năng giao dòng điện tối đa và nhiệt độ hoạt động phạm vi.
- Chỉ sử dụng pin loại được thiết bị tương đồng nhà sản xuất trong đó họ được trang bị.
Xử lý
- Vứt bỏ pin theo Quy định của địa phương.
- Thiết bị đầu cuối an toàn để ngăn chặn ngắn mạch.
- Đóng gói từng ô hoặc pin trong một cách ngăn chặn sự thiếu hụt với hộp đựng hoặc pin / pin khác.
- Gói pin / pin bị rò rỉ sử dụng thiết bị cụ thể để xử lý những sản phẩm này (găng tay, kính an toàn, quần áo bảo hộ, mặt nạ phòng độc, túi nhựa bịt kín).
- Sử dụng vật liệu đóng gói trong tuân thủ các quy định của địa phương.
Khuyến nghị cụ thể cho pin lithium
An toàn với pin lithium chất lượng cao
- Không đoản mạch.
- Không nạp tiền.
- Không đâm thủng.
- Không thiêu hủy.
- Đừng nghiền nát.
- Không để nội dung tiếp xúc với nước.
- Không làm nóng trên 100 ° C (không áp dụng cho LSH20-150).
An toàn với pin lithium-ion
- Không bao giờ đoản mạch pin
- Không mở pin.
- Không đảo ngược cực tính.
- Không quá tải hoặc quá tải.
- Luôn tuân thủ phạm vi điện áp được đưa ra trên nhãn pin.
- Không tháo rời pin.
- Không sử dụng pin mà không có hệ thống quản lý điện tử của nó.
- Không chịu pin đến các ứng suất cơ học quá mức.
- Không để pin tiếp xúc với nước hoặc ngưng tụ.
- Không đặt pin trên hoặc gần hỏa hoạn, hoặc nhiệt độ cao khác. Làm như vậy có thể gây ra pin để quá nóng hoặc đốt cháy. Sử dụng pin theo cách này có thể cũng dẫn đến mất hiệu suất và tuổi thọ được rút ngắn.
- Ngắt kết nối pin ngay lập tức nếu, trong khi hoạt động, pin phát ra một mùi khác thường, cảm thấy nóng, thay đổi hình dạng, hoặc xuất hiện bất kỳ bất thường nào khác.
Liên hệ với Saft nếu có vấn đề.
Theo Saft Selector Guide
