Pin nuôi nguồn TOSHIBA ER3V 3.6V jack đen Thông Số & Những Điều Cần Biết

Trong các hệ thống tự động hóa công nghiệp sử dụng bộ điều khiển Servo Yaskawa (đặc biệt là các dòng Sigma II, Sigma III) hay bộ điều khiển lập trình PLC, việc bảo lưu vị trí gốc của bộ mã hóa vòng quay tuyệt đối (Absolute Encoder) khi ngắt nguồn điện chính là vô cùng quan trọng. Pin Toshiba ER3V 3.6V giắc cắm màu đen (tương thích chuẩn mã Yaskawa JZSP-BA01) chính là giải pháp nguồn dự phòng tiêu chuẩn giúp hệ thống tránh khỏi rủi ro mất tọa độ gốc và lỗi Encoder Alarm.

1. Thông số kỹ thuật chi tiết

2. Đặc điểm nổi bật của Pin Toshiba ER3V Jack Đen JZSP-BA01

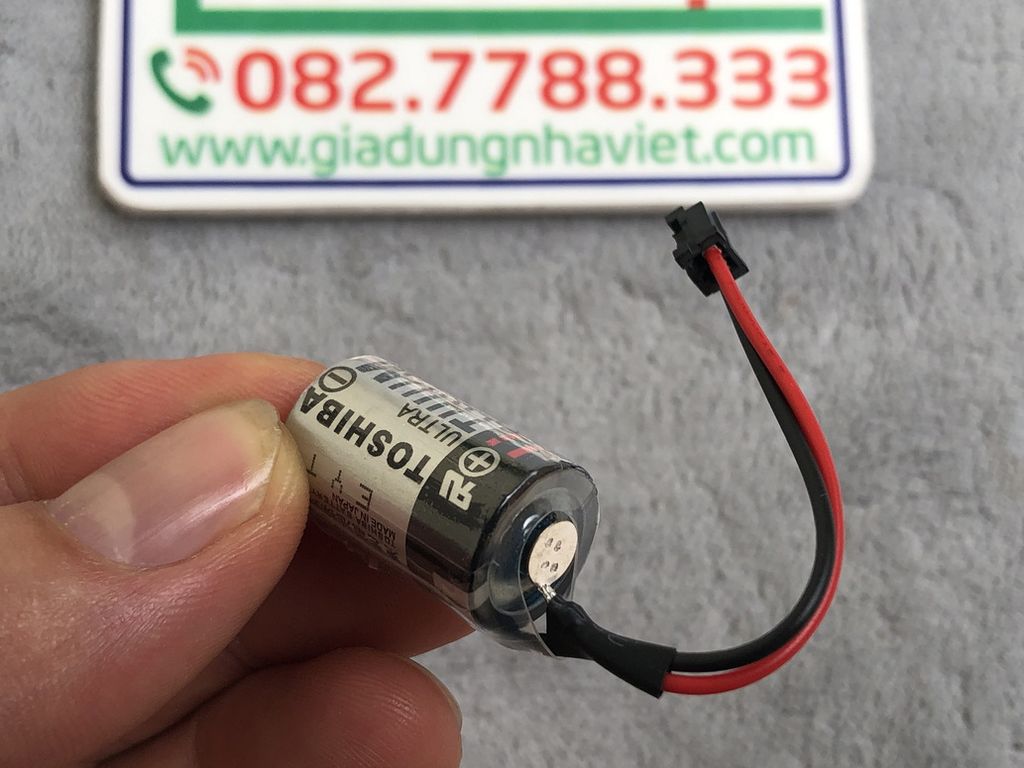

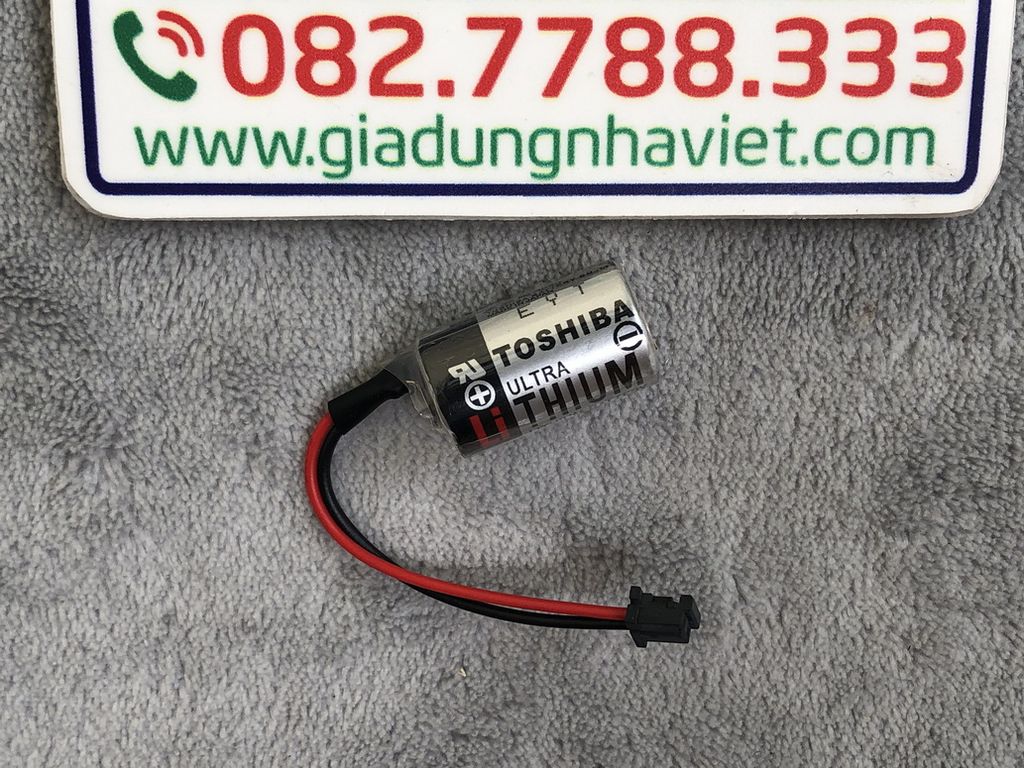

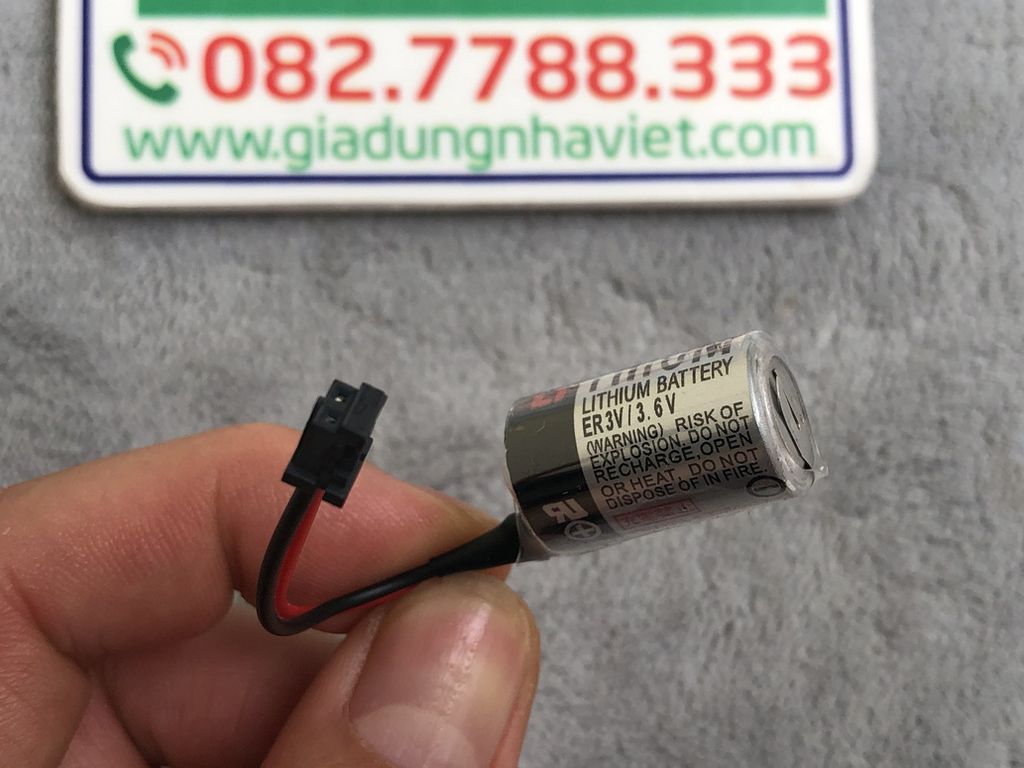

• Giắc cắm màu đen chuẩn khuôn JZSP-BA01: Pin được tích hợp sẵn dây cáp điện cách điện đỏ (+) và đen (-) đúc nối trực tiếp với đầu giắc nhựa màu đen. Kỹ thuật viên chỉ việc cắm thẳng vào khe pin trên Driver Servo Yaskawa mà không cần thao tác hàn hay nối dây thủ công.

• Điện áp xả phẳng & Mật độ năng lượng cao: Hóa chất Li-SOCl2 cung cấp đường xả điện áp 3.6V phẳng trong suốt vòng đời sử dụng, đảm bảo mạch nhận tín hiệu Encoder không bị sụt áp đột ngột.

• Tỷ lệ tự xả cực thấp: Nhờ công nghệ tinh chế hóa chất của Toshiba Nhật Bản, pin hao hụt năng lượng dưới 1% mỗi năm khi lưu kho, giúp kéo dài thời gian dự phòng cho hệ thống.

• Vỏ bọc an toàn chống xì hóa chất: Lớp vỏ co nhiệt bảo vệ kiên cố chống oxy hóa cực tốt, loại bỏ rủi ro rò rỉ dung dịch hóa chất làm hỏng bo mạch Servo Driver đắt tiền.

3. Ứng dụng thực tế

Pin Toshiba ER3V 3.6V jack đen JZSP-BA01 được ứng dụng rộng rãi trong các thiết bị công nghiệp:

1. Servo Driver Yaskawa: Dùng làm pin nuôi bộ lưu tọa độ tuyệt đối (Absolute Encoder) cho các dòng Servo Amplifier Yaskawa Sigma-II (SGDH…), Sigma-III (SGDS…) và dòng Junma.

2. Robot công nghiệp & Máy CNC Yaskawa: Bảo lưu vị trí khớp quay của Robot Yaskawa Motoman và vị trí các trục máy CNC sau khi tắt nguồn tủ điều khiển.

3. Bộ điều khiển PLC & Thiết bị đo: Dùng làm pin nuôi bộ nhớ RAM, đồng hồ RTC cho các dòng PLC hoặc bộ đếm xung có chuẩn jack màu đen tương thích.

4. Các mã pin tương đương có thể thay thế

Nếu không tìm thấy mã Toshiba ER3V đóng gói giắc đen JZSP-BA01, bạn có thể chọn các dòng pin Lithium 3.6V 1/2AA tương đương (cần hàn đúng dây đỏ (+), đen (-) và giắc cắm nhựa màu đen của Yaskawa):

• FDK / Fujitsu: FDK ER3V 3.6V

• SAFT: SAFT LS14250 3.6V 1/2AA (Đấu giắc đen)

• Tadiran: TL-5902 / TL-2100 3.6V (Đấu giắc đen)

• Maxell / Fanso: ER14250 / ER3V 3.6V

5. Lưu ý quan trọng khi chọn mua và sử dụng

Khi chọn mua:

• Kiểm tra chuẩn giắc cắm (Màu sắc & Rãnh cắm):

  • Mã JZSP-BA01 bắt buộc dùng giắc cắm nhựa màu đen.

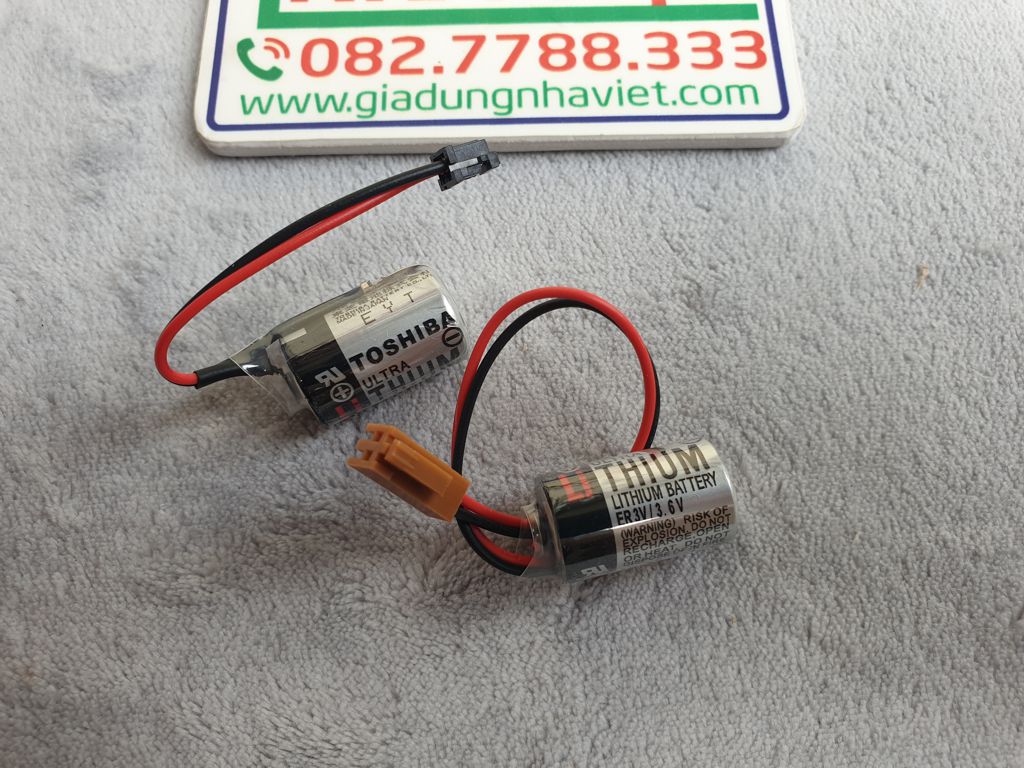

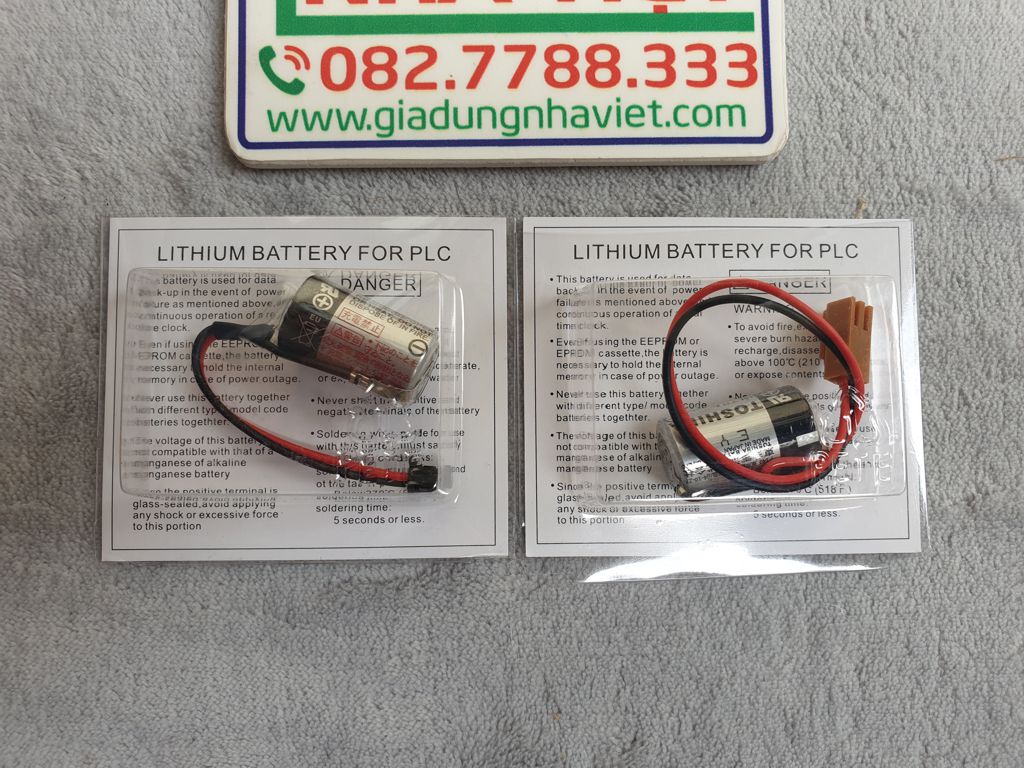

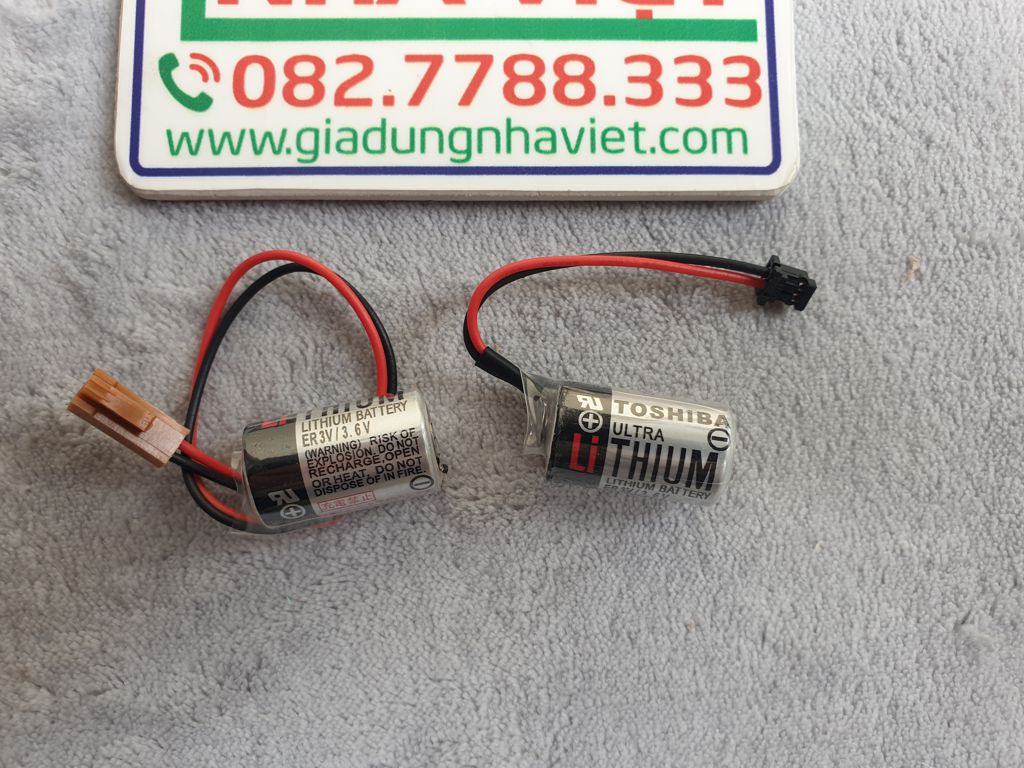

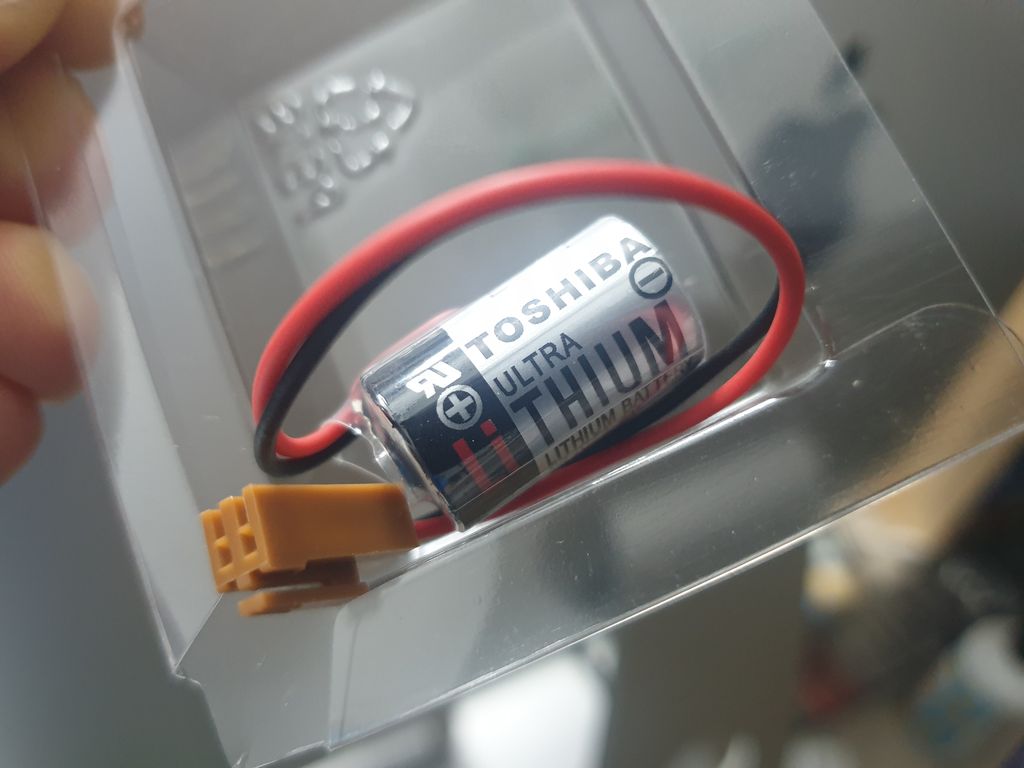

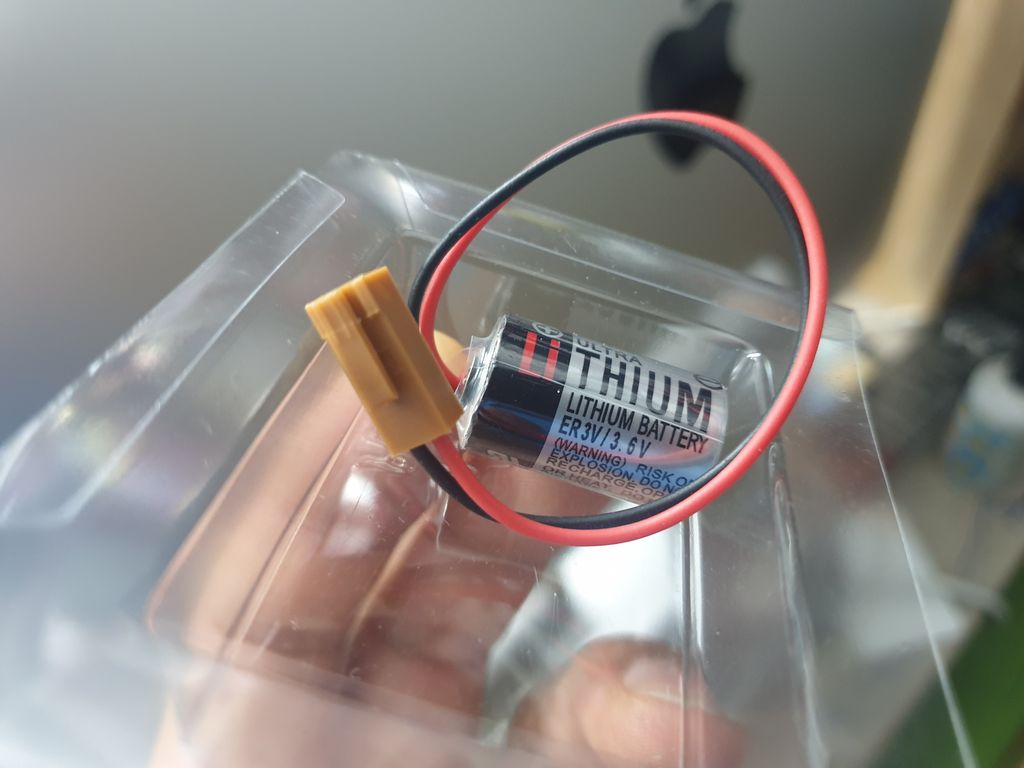

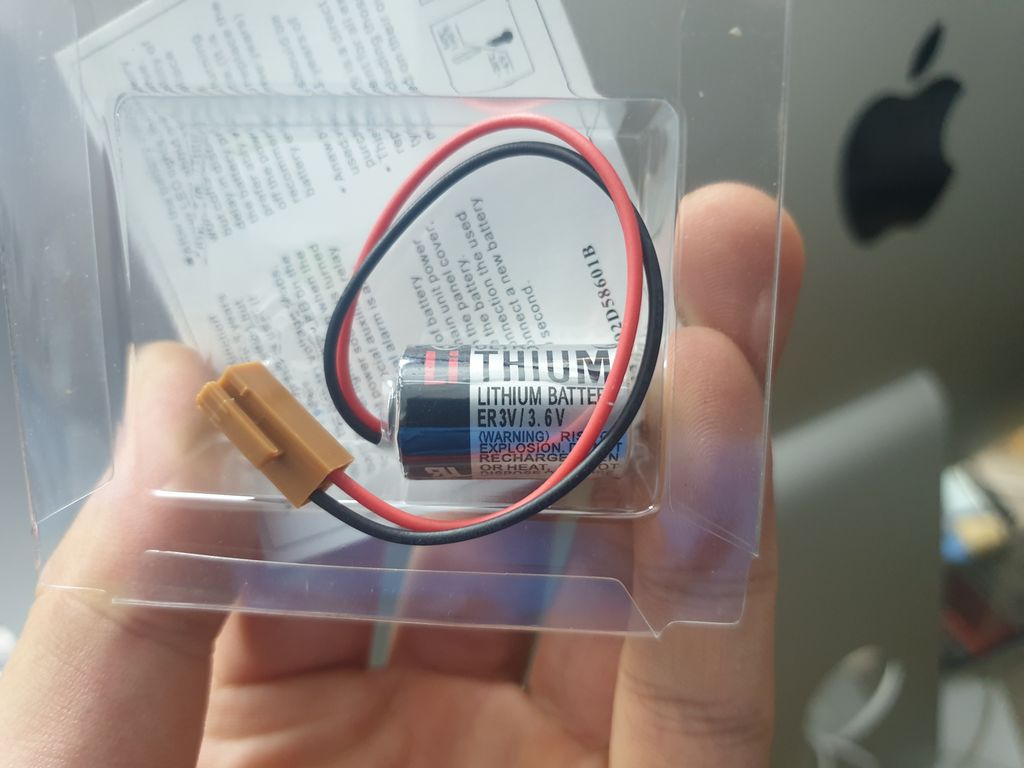

  • Cần tránh nhầm lẫn với pin dùng giắc màu nâu (như Fuji NP8P-BT/CPM2A-BAT01) hoặc giắc màu trắng (như CP1W-BAT01) vì kích thước ngàm nhựa khác nhau, không cắm vừa khe cắm trên Yaskawa.

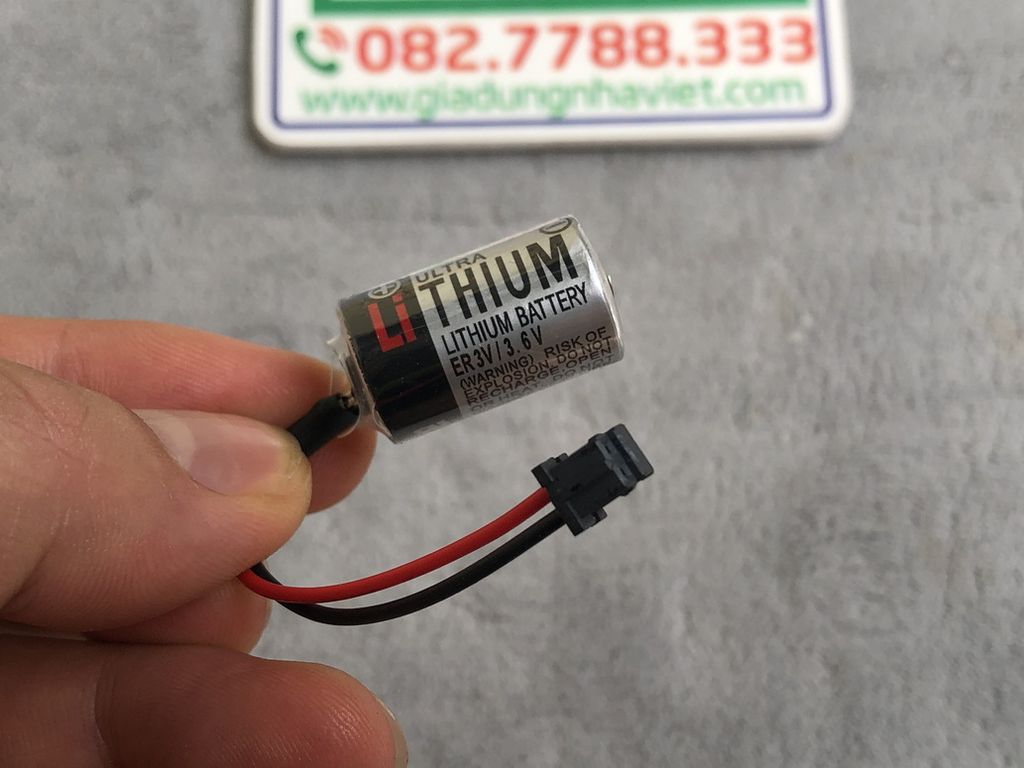

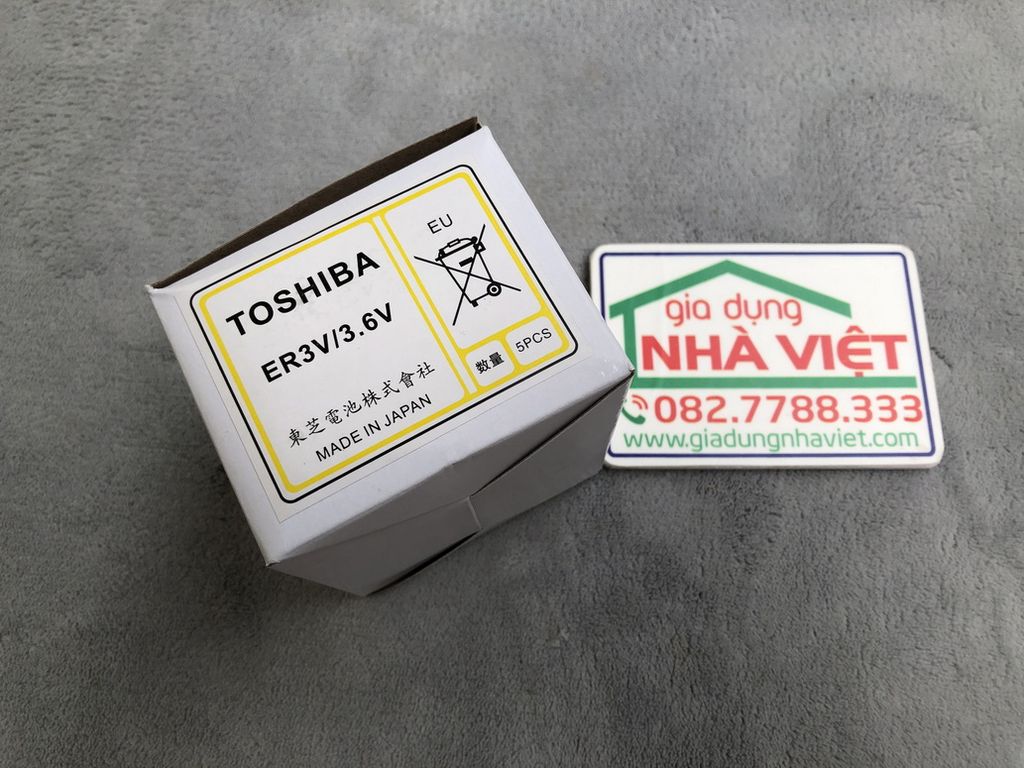

• Kiểm tra thông tin in trên thân: Lõi pin thật luôn có nhãn in sắc nét: TOSHIBA, LITHIUM BATTERY ER3V/3.6V, cùng các thông tin cảnh báo an toàn.

Khi sử dụng (Quy trình thay pin an toàn):

CẢNH BẢO AN TOÀN: Pin Toshiba ER3V là PIN LITHIUM DÙNG 1 LẦN (Primary Lithium), TUYỆT ĐỐI KHÔNG SẠC LẠI. Việc cố tình sạc lại pin có thể gây cháy nổ và hỏng hóc thiết bị nghiêm trọng.

• Quy trình thay pin Servo Yaskawa tránh mất tọa độ gốc (A.810 / A.820 Alarm):

  1. Cấp nguồn điện chính cho bộ Servo Driver Yaskawa (Bật CB/Aptomat tủ điện).

  2. Mở nắp khay chứa pin trên Driver Servo khi máy đang bật nguồn (hoặc duy trì nguồn phụ theo tài liệu hướng dẫn của hãng).

  3. Rút giắc cắm pin cũ ra và nhanh chóng cắm giắc pin mới JZSP-BA01 vào.

  4. Kiểm tra trên màn hình LED của Driver xem còn hiển thị cảnh báo pin yếu hay không trước khi tắt nguồn chính.
