Pin nuôi nguồn Toshiba ER6V Thông Số Kỹ Thuật & Những Điều Cần Biết
- Pin được bảo hộ bởi Toshiba. Thay thế tương đương bằng pin RAMWAY EVE ER14505
- Chất lượng Nhật Bản (Made in Japan): Pin Lithium Thionyl Chloride (Li-SOCl2) chất lượng cao, cung cấp điện áp 3.6V ổn định và dòng xả tự do cực thấp.
- Dung lượng 2000mAh – Kích thước AA: Đáp ứng thời gian nuôi bộ nhớ hệ thống kéo dài từ 3 đến 10 năm.

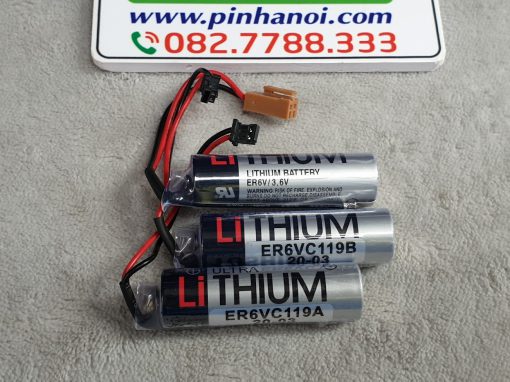

- Tích hợp giắc cắm chuẩn tiện lợi: Thiết kế kèm dây dẫn và giắc cắm chuyên dụng (giắc nâu ER6VC119A hoặc giắc đen ER6VC119B), cắm là chạy không cần hàn.
- Môi trường vận hành rộng: Hoạt động bền bỉ trong dải nhiệt độ khắc nghiệt từ -40°C đến +85°C.
- Chuyên dùng cho Mitsubishi Servo & PLC: Giải pháp thay thế hoàn hảo cho mã pin MR-J3BAT nuôi bộ nhớ Servo MR-J3, máy CNC và hệ thống PLC.
Thông số kỹ thuật
| Chân kết nối | Jack cắm |
|---|---|
| Điện thế | 3.6V |
| Dung lượng | 2000mAh |
| Hình dạng | Trụ tròn |
| Loại pin | Lithium |
| Mã sản phẩm | ER6VC119B |
Trong các dây chuyền sản xuất tự động hóa sử dụng hệ thống Servo Mitsubishi, PLC hay máy công cụ CNC, việc mất điện có thể gây nguy cơ đứt đoạn chương trình và mất tọa độ gốc. Pin nuôi nguồn Toshiba ER6V (với hai biến thể giắc cắm phổ biến là ER6VC119A và ER6VC119B) chính là linh kiện dự phòng năng lượng không thể thiếu để duy trì sự vận hành ổn định cho thiết bị.
1. Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
| Thương hiệu | Toshiba (Nhật Bản / Japan) |
| Mã sản phẩm | ER6V / ER6VC119A / ER6VC119B / MR-J3BAT |
| Loại pin | Lithium Thionyl Chloride (Li-SOCl2) không sạc |
| Điện áp định mức | 3.6 V |
| Dung lượng danh định | 2000 mAh (hoặc lên đến 2400 mAh tùy đợt sản xuất) |
| Kích thước | Size AA (Đường kính 14.5 mm × Chiều dài 53 mm) |
| Trọng lượng | Khoảng 16 g |
| Tùy chọn giắc cắm | Giắc nâu hoặc Giắc đen |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Tuổi thọ thiết kế | 3 – 10 năm (tùy thuộc mức độ xả tải của bo mạch) |
2. Đặc điểm nổi bật của Pin Toshiba ER6V
- Nguồn điện 3.6V xả phẳng: Công nghệ Li-SOCl2 giúp duy trì điện áp ổn định trong suốt vòng đời của pin, tránh hiện tượng sụt áp bất ngờ làm hỏng dữ liệu PLC/Servo.
- Thiết kế dây dẫn & giắc cắm tiện lợi: Dòng ER6VC119A và ER6VC119B được đúc sẵn dây cáp và giắc cắm nhựa định hình. Kỹ thuật viên chỉ cần cắm trực tiếp vào bo mạch mà không phải hàn dính thủ công.
- Tỷ lệ tự xả cực thấp: Pin duy trì năng lượng rất lâu khi lưu kho (tỷ lệ tự xả < 1%/năm ở nhiệt độ phòng).
- Lớp vỏ bảo vệ an toàn: Vỏ ngoài chịu nhiệt và cách điện tốt, chống rò rỉ hóa chất gây hỏng các linh kiện điện tử đắt tiền xung quanh.
3. Ứng dụng thực tế
Pin Toshiba ER6V / ER6VC119A / ER6VC119B được thiết kế chuyên biệt cho:
- Bộ Servo Amplifier Mitsubishi: Dùng làm pin lưu vị trí encoder cho Mitsubishi Servo MELSERVO-J3 (Mã pin MR-J3BAT).
- Bộ điều khiển PLC & CNC: Nuôi bộ nhớ RAM, EPROM và đồng hồ thời gian thực (RTC) cho các dòng PLC Mitsubishi, Yaskawa, Omron và máy phay/tiện CNC.
- Thiết bị đo công nghiệp: Bảng mạch đo lường, ẩm kế, cảm biến đo lưu lượng, đồng hồ đo điện thông minh.
4. Các mã pin tương đương có thể thay thế
Nếu không tìm thấy đúng mã Toshiba ER6V, bạn có thể lựa chọn các mã pin nuôi nguồn kích thước AA 3.6V tương đương sau (lưu ý cần gắn đúng giắc cắm):
- SAFT: SAFT LS14500 (3.6V AA)
- Tadiran: TL-5903, SL-360
- Maxell: ER6C, ER6V (3.6V)
- RAMWAY Fanso / EVE: ER14505
- Mã tương đương thương hiệu Mitsubishi: MR-J3BAT
5. Lưu ý quan trọng khi chọn mua và sử dụng
Khi chọn mua:
-
Phân biệt giắc cắm (Rất quan trọng):
- Pin nuôi nguồn PLC ER6V Toshiba 3,6V có kèm giắc màu nâu hoặc đen.
- Pin Nuôi nguồn model ER6VC119A ER6VC119B ER6V 3.6V chân giắc màu đen.
- Hãy kiểm tra kỹ màu sắc và hình dáng giắc cắm trên thiết bị cũ trước khi mua để tránh bị lệch chân cắm.
- Kiểm tra xuất xứ: Pin thật luôn có chữ in sắc nét trên thân, đúng nhãn hiệu Toshiba – Made in Japan.
Khi sử dụng (An toàn):
CẢNH BÁO AN TOÀN: Pin Toshiba ER6V là PIN LITHIUM DÙNG 1 LẦN, TUYỆT ĐỐI KHÔNG SẠC LẠI. Việc cố tình cấp nguồn sạc vào pin có thể gây cháy nổ hoặc hỏng hóc bo mạch.
- Thay pin khi thiết bị đang bật (hoặc cấp nguồn tạm): Khi thay pin cho Servo/PLC để bảo lưu vị trí tuyệt đối (Absolute Encoder) hoặc chương trình, hãy giữ nguồn điện chính bật hoặc dùng nguồn phụ theo hướng dẫn của nhà sản xuất để không bị mất dữ liệu.
- Không làm đoản mạch: Tránh chạm 2 đầu dây cắm trực tiếp vào nhau.
- Bảo quản: Để pin ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nguồn nhiệt cao.
