Pin nuôi nguồn tương thích OMRON CPM2A-BAT01 Thông Số & Những Điều Cần Biết

Trong hệ thống tự động hóa công nghiệp sử dụng các dòng PLC Omron thuộc series CPM2A, CQM1H hay C200H, việc lưu trữ chương trình chạy và dữ liệu vận hành khi cúp điện phụ thuộc hoàn toàn vào nguồn pin dự phòng. Pin OMRON CPM2A-BAT01 (sử dụng lõi cell ER3V 3.6V) là giải pháp tiêu chuẩn giúp bảo vệ bộ nhớ thiết bị vận hành liên tục và ổn định.

1. Thông số kỹ thuật chi tiết

2. Đặc điểm nổi bật của Pin Omron CPM2A-BAT01

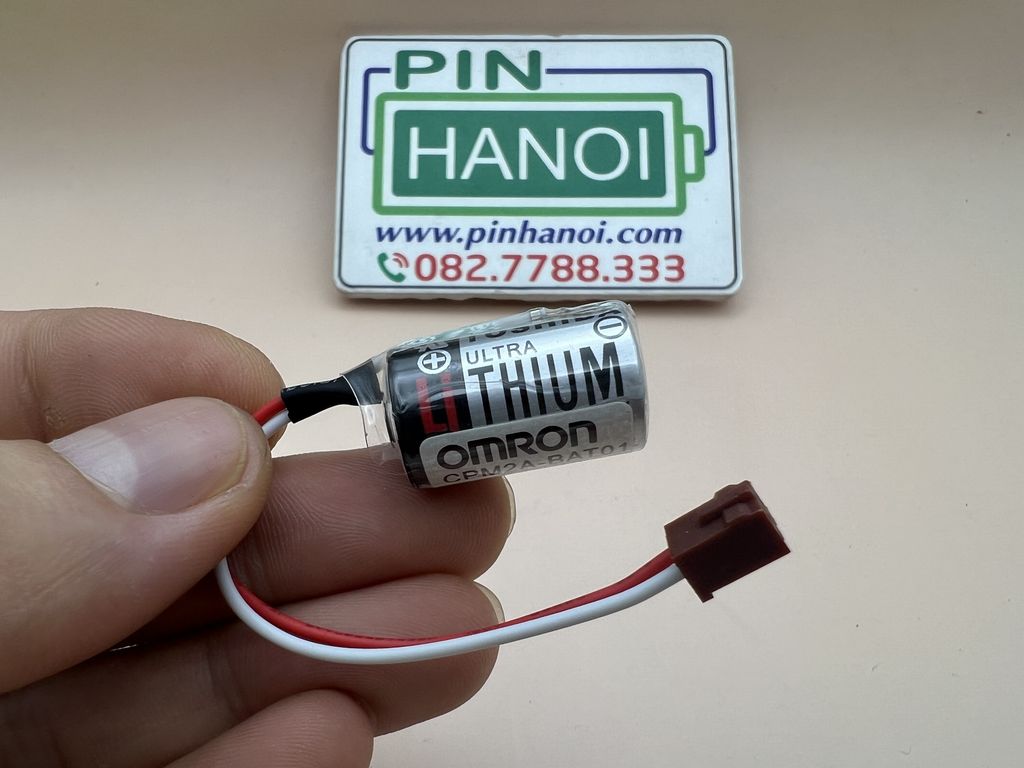

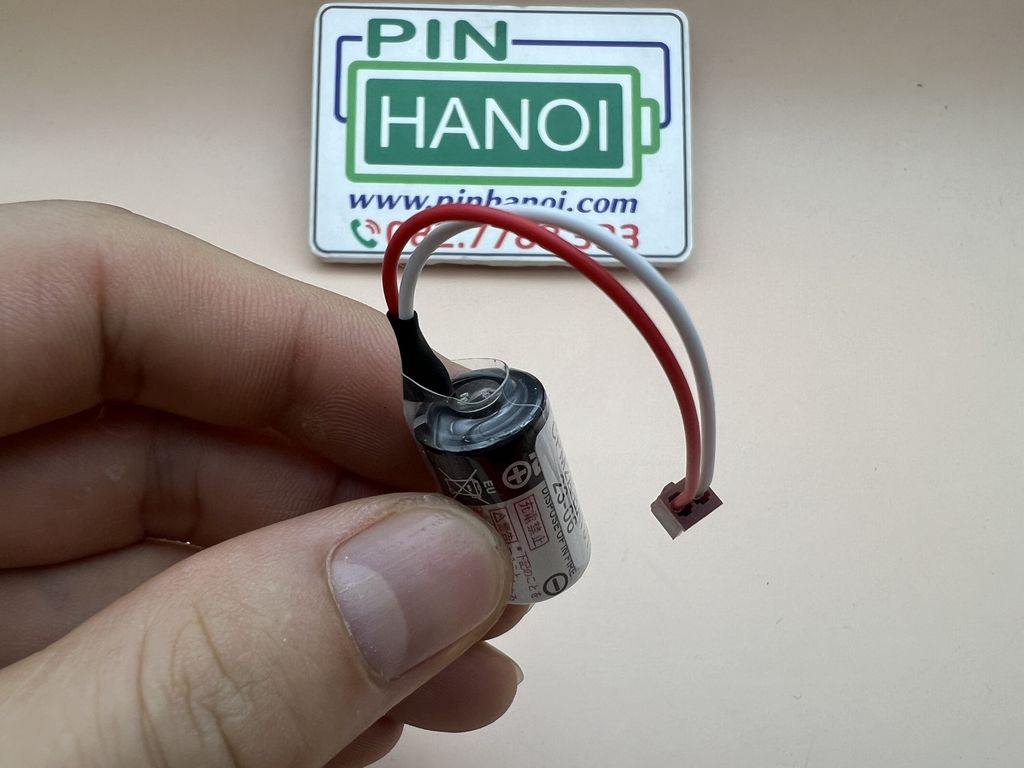

• Giắc cắm đúc chuẩn màu nâu: Tích hợp sẵn dây cáp cách điện và đầu giắc cắm nhựa màu nâu chuyên dụng. Kỹ thuật viên chỉ việc cắm trực tiếp vào cổng pin trên CPU Omron mà không cần thao tác hàn hay nối dây thủ công.

• Điện áp 3.6V ổn định: Hóa chất Li-SOCl2 đảm bảo đường xả điện thế phẳng ở mức 3.6V trong hầu hết thời gian sử dụng, giúp đồng hồ thời gian thực (RTC) và dữ liệu RAM không bị gián đoạn.

• Tỷ lệ tự hao hụt cực thấp: Giúp pin duy trì dung lượng tốt ngay cả khi máy móc tạm ngừng hoạt động trong đợt nghỉ lễ, tết dài ngày.

• Thiết kế an toàn tuyệt đối: Vỏ kim loại bọc màng co nhiệt protective ngăn ngừa nguy cơ chạm chập và chảy dung dịch hóa chất ra bo mạch PLC.

3. Ứng dụng thực tế

Pin OMRON CPM2A-BAT01 được ứng dụng chuyên dụng để nuôi nguồn bộ nhớ cho các thiết bị:

1. Các dòng PLC Omron phổ biến:

   • Omron CPM2A Series: CPM2A-30CDR-A, CPM2A-40CDR-A, CPM2A-60CDR-A…

   • Omron CQM1H Series: CQM1H-CPU11, CQM1H-CPU21, CQM1H-CPU51, CQM1H-CPU61…

   • Omron C200H / C200HS / C200HE / C200HG / C200HX Series.

2. Duy trì dữ liệu RAM & RTC: Bảo lưu chương trình lập trình, vùng dữ liệu giữ nguyên khi mất điện (Hold Area, Data Memory) và duy trì bộ đếm thời gian thực.

4. Các mã pin tương đương có thể thay thế

Nếu không tìm thấy mã đúc sẵn CPM2A-BAT01, bạn có thể chọn các mã pin tương đương có cùng điện áp 3.6V và kích thước 1/2AA (cần đảm bảo hàn đúng dây và giắc cắm nhựa màu nâu của Omron):

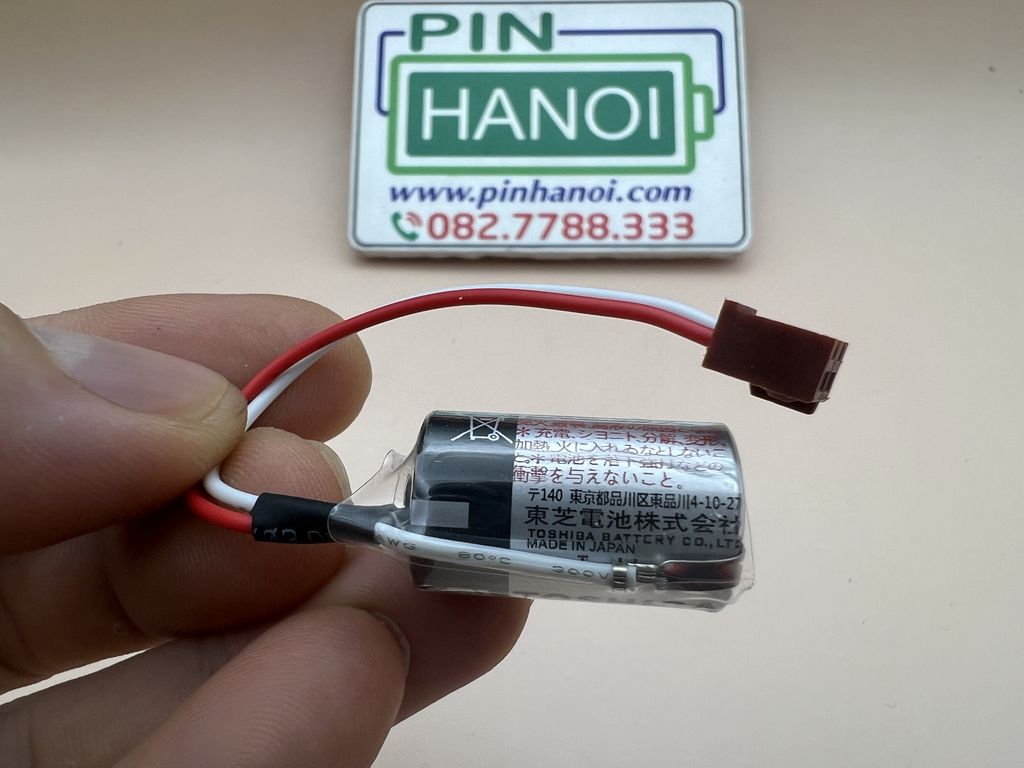

• Toshiba / FDK: ER3V 3.6V (Mã lõi gốc)

• SAFT: SAFT LS14250 3.6V (Gắn giắc cắm nâu)

• Tadiran: TL-5902 / TL-2100 3.6V (Gắn giắc cắm nâu)

• Maxell / Fanso: ER14250 3.6V 1/2AA

5. Lưu ý quan trọng khi chọn mua và sử dụng

Khi chọn mua:

• Phân biệt giắc cắm (Rất quan trọng):

  • Mã CPM2A-BAT01 dùng giắc cắm màu nâu (dành cho CPM2A, CQM1H, C200H…).

  • Tránh nhầm lẫn với mã CP1W-BAT01 dùng giắc cắm màu trắng (dành cho CP1H, CP1L, CP1E).

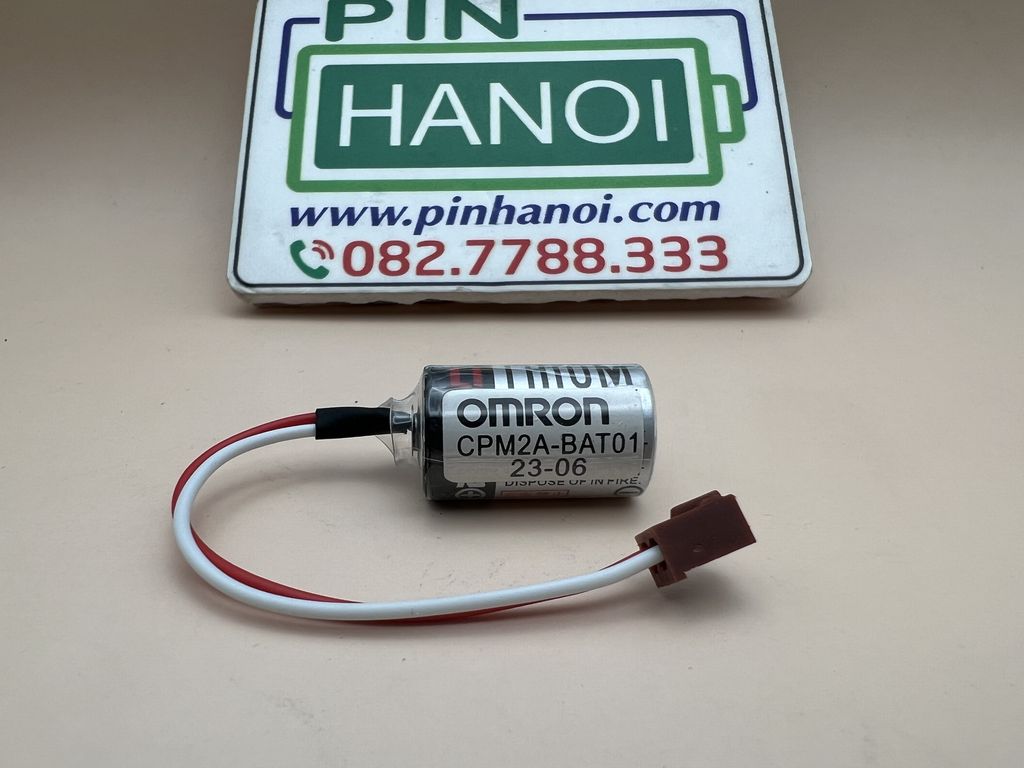

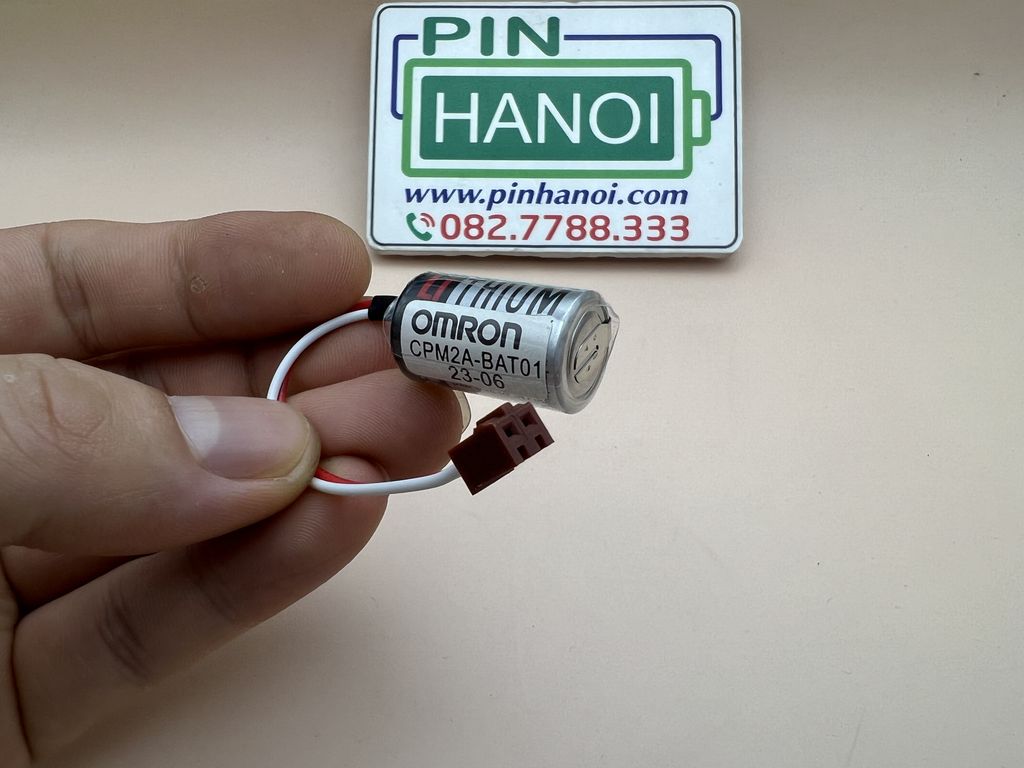

• Kiểm tra ngoại quan: Pin chính hãng có nhãn in sắc nét thể hiện mã CPM2A-BAT01, tháng/năm sản xuất (ví dụ trên hình: 23-06) và dây cáp đấu nối chắc chắn.

Khi sử dụng (Quy trình thay pin an toàn):

CẢNH BÁO AN TOÀN: Pin Omron CPM2A-BAT01 là PIN DÙNG 1 LẦN (Primary Lithium), TUYỆT ĐỐI KHÔNG SẠC LẠI. Việc sạc lại có thể làm viên pin phát nổ và hư hỏng thiết bị.

• Thao tác thay pin đúng chuẩn không mất chương trình:

  1. Cấp nguồn chính cho PLC Omron trong ít nhất 1 phút để nạp đầy tụ điện dự phòng trên bo mạch.

  2. Tắt nguồn điện chính cung cấp cho PLC.

  3. Mở nắp khay pin, rút giắc cắm pin cũ ra và cắm ngay giắc pin mới vào (Thao tác hoàn thành nhanh gọn trong vòng 2 – 3 phút).

  4. Bật lại nguồn điện chính và kiểm tra xem đèn báo lỗi pin (BATERR / ALM) trên mặt PLC đã tắt chưa.
