Pin tương thích PLC Mitsubishi MR-J4 MR-BAT6V1SET 6V2CR17335A Thông Số

Trong các hệ thống điều khiển chuyển động chính xác cao sử dụng bộ Servo Amplifier Mitsubishi dòng MELSERVO-J4, việc lưu giữ tọa độ gốc của bộ mã hóa vòng quay tuyệt đối (Absolute Encoder) khi mất nguồn điện chính là yếu tố bắt buộc. Bộ pin nuôi nguồn Mitsubishi MR-BAT6V1SET (6V) là bộ sản phẩm chính hãng tiêu chuẩn giúp bảo vệ hệ thống vận hành liên tục mà không lo bị rơi vào trạng thái mất tọa độ tuyệt đối.

1. Thông số kỹ thuật chi tiết

2. Đặc điểm nổi bật của Pin Mitsubishi MR-BAT6V1SET

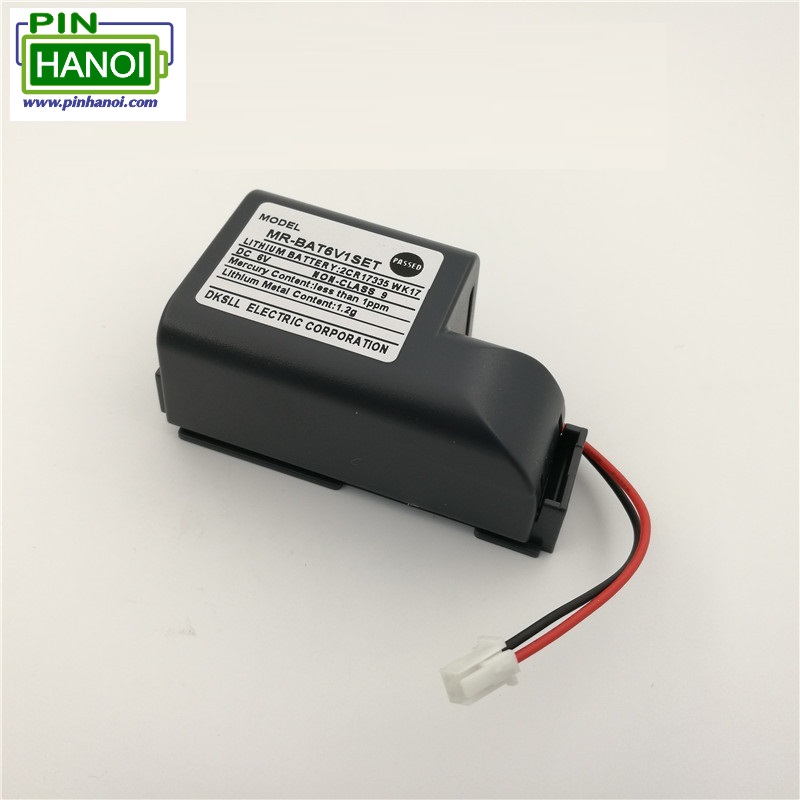

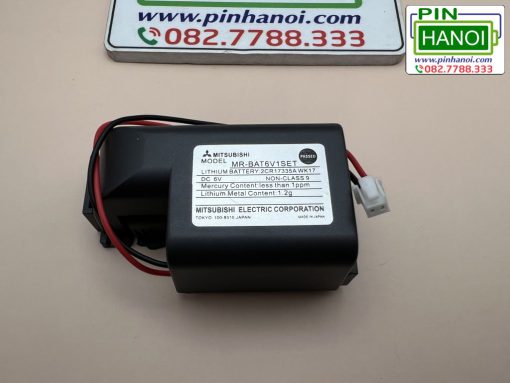

• Bộ khay đúc nguyên khối Plug-and-Play: Khác với các dòng pin đơn trần, MR-BAT6V1SET được thiết kế dưới dạng một khối khay nhựa bảo vệ chứa sẵn cặp pin 6V, trang bị dây cáp cách điện và đầu giắc cắm định hình chuẩn. Kỹ thuật viên chỉ cần thao tác gài khay vào Driver và cắm giắc.

• Xả điện ổn định ở điện áp 6V: Lõi pin Lithium chất lượng cao giữ điện thế phẳng 6V trong suốt chu kỳ làm việc, đảm bảo tín hiệu nuôi vi mạch Encoder không bị rớt áp chập chờn.

• Chống rò rỉ & Va đập tối đa: Lớp khay nhựa cứng đóng vai trò như lá chắn cách điện, bảo vệ tủ điện khỏi nguy cơ chạm chập và ngăn chặn tình trạng chảy dung dịch hóa chất ra bộ Servo Amply đắt tiền.

• Tuổi thọ dự phòng cao: Mức tự phân hủy hóa chất cực thấp cho phép viên pin duy trì năng lượng liên tục ngay cả khi nhà xưởng tạm ngừng sản xuất trong các đợt nghỉ lễ, tết dài ngày.

3. Ứng dụng thực tế

Pin Mitsubishi MR-BAT6V1SET được thiết kế chuyên biệt cho:

1. Bộ Servo Amplifier Mitsubishi MELSERVO-J4:

   • Các dòng Driver Servo: MR-J4-A (Kiểu xung/Analog), MR-J4-B (Kiểu SSCNET III/H), MR-J4W2-B, MR-J4W3-B…

2. Lưu tọa độ tuyệt đối Absolute Encoder: Duy trì vị trí góc quay tuyệt đối của Motor Servo (dòng HG-KR, HG-MR, HG-SR…), tránh lỗi báo Battery Warning (AL.E9) hoặc Absolute Position Erased (AL.25).

3. Bộ điều khiển vị trí Motion Controller & CNC Mitsubishi: Cung cấp nguồn nuôi bộ nhớ RAM và hệ thống đo vị trí cho các máy công cụ CNC chạy hệ Mitsubishi.

4. Các mã pin tương đương có thể thay thế

Nếu cần tìm mua hoặc thay thế bộ pin MR-BAT6V1SET, bạn có thể tham khảo các mã tương thích kỹ thuật sau:

• Mã pin lẻ lõi trong bộ (Pin không kèm khay): 2CR17335A-MER 6V

• Mã pin bộ tương đương Mitsubishi: MR-BAT6V1 (Phiên bản chỉ gồm lõi pin có giắc, dùng lại vỏ khay cũ)

• Mã pin công nghiệp tương đương: Các dòng pin bộ 6V ghép từ 2 cell 2/3A Lithium 3V (CR17335 / CR17335SE) có hàn giắc cắm tương thích cho Servo J4.

5. Lưu ý quan trọng khi chọn mua và sử dụng

Khi chọn mua:

• Kiểm tra đúng chuẩn mã SET (Khay + Pin): Phân biệt giữa mã MR-BAT6V1SET (bao gồm cả vỏ khay nhựa gài và viên pin) với mã MR-BAT6V1 (chỉ có viên pin dây cắm, không có khay nhựa).

• Kiểm tra xuất xứ & Ngoại quan: Pin chính hãng có phông chữ in sắc nét trên nhãn khay nhựa, chân cắm sáng bóng và điện áp đo thực tế bằng VOM chưa tải đạt 6.1V – 6.3V.

Khi sử dụng (Quy trình thay pin an toàn không mất tọa độ gốc):

CẢNH BÁO AN TOÀN: Pin Mitsubishi MR-BAT6V1SET là PIN LITHIUM DÙNG 1 LẦN, TUYỆT ĐỐI KHÔNG SẠC LẠI. Việc cố tình sạc lại có thể gây nổ hoặc cháy nổ nghiêm trọng trong tủ điện.

• Quy trình thay pin an toàn khi máy đang hoạt động:

  1. Bật nguồn điện chính (ON) của bộ Servo Amplifier Mitsubishi MR-J4.

  2. Mở nắp khay chứa pin phía trước mặt Driver Servo.

  3. Rút giắc pin cũ out và gài bộ pin mới MR-BAT6V1SET vào, cắm chặt đầu giắc nhựa.

  4. Kiểm tra trên màn hình LED 7 đoạn của Driver Servo xem mã cảnh báo AL.E9 hay AL.25 đã biến mất chưa trước khi ngắt nguồn tủ điện.
