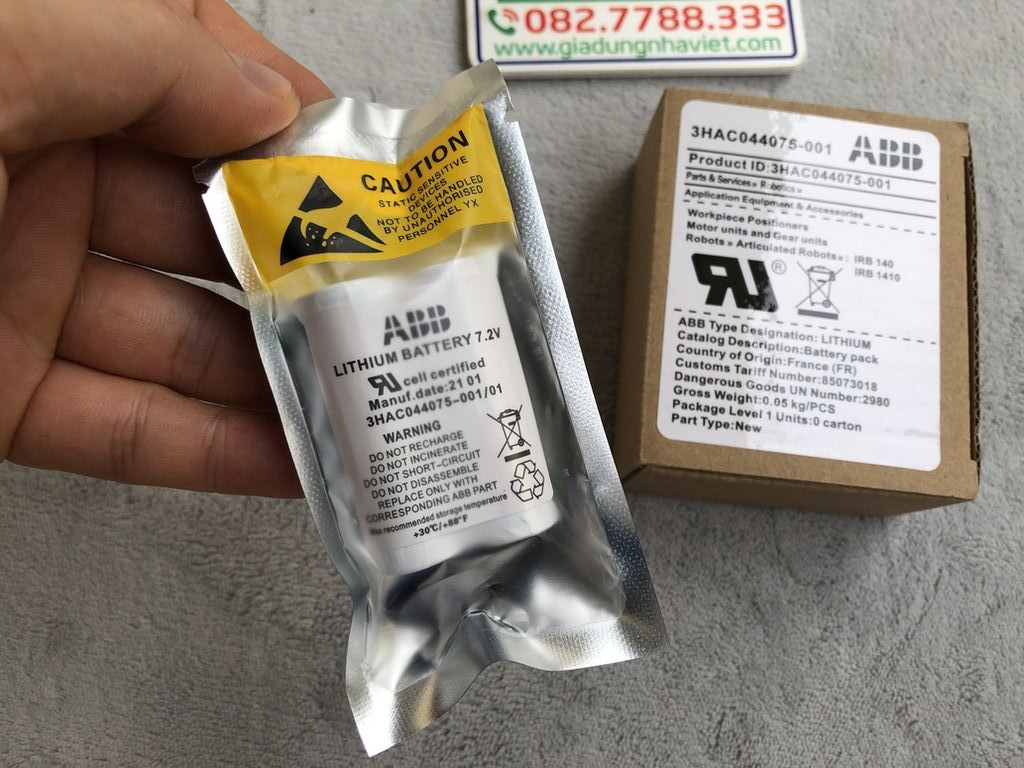

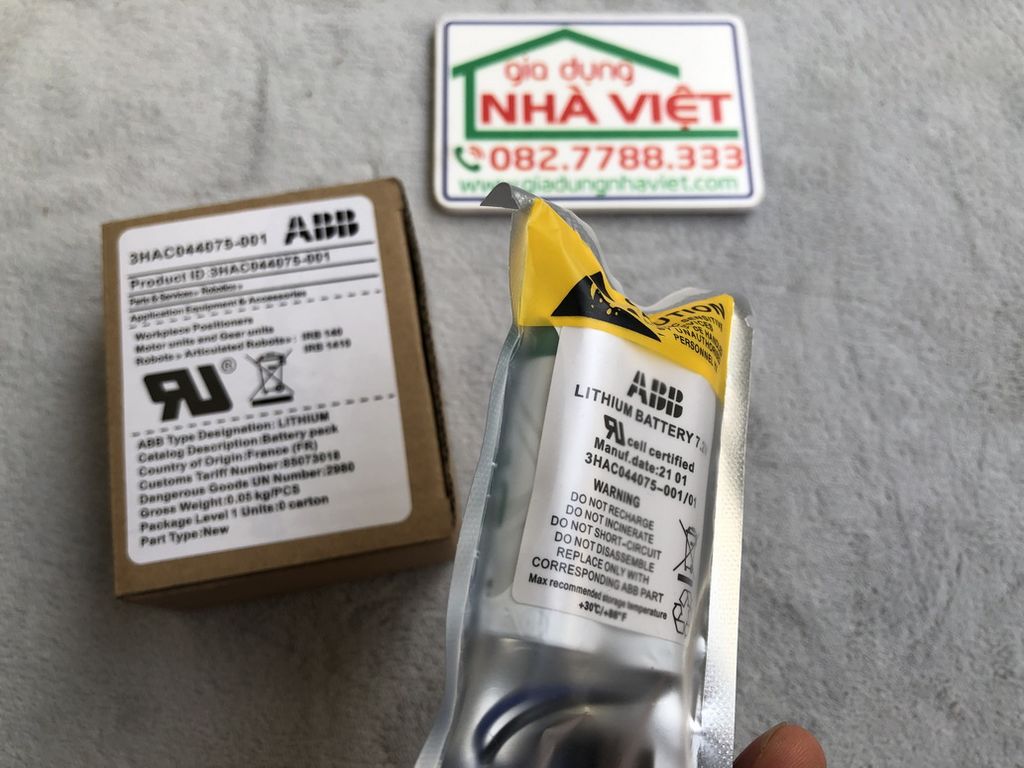

Pin nuôi nguồn tương thích ABB 3HAC044075-001-01 SMB 7.2V

Pin nuôi nguồn tương thích ABB 3HAC044075-001-01 SMB 7.2V - Ảnh 2

Pin nuôi nguồn tương thích ABB 3HAC044075-001-01 SMB 7.2V - Ảnh 3

Pin nuôi nguồn tương thích ABB 3HAC044075-001-01 SMB 7.2V - Ảnh 4

Pin nuôi nguồn tương thích ABB 3HAC044075-001-01 SMB 7.2V - Ảnh 5

Pin nuôi nguồn tương thích ABB 3HAC044075-001-01 SMB 7.2V

LIÊN HỆ ✆

Tương thích Robot ABB: Pin tiêu chuẩn nhà máy dành riêng cho bo mạch đo lường Serial Measurement Board (SMB) trên các dòng Robot công nghiệp ABB.
Cấu tạo từ cụm 2 cell Lithium ghép nối tiếp (2x 3.6V), đảm bảo khả năng duy trì nguồn dự phòng bền bỉ.
Tích hợp sẵn dây dẫn cách điện và giắc cắm định hình chuẩn ngàm ABB.
Bảo lưu tọa độ tuyệt đối (Absolute Resolution): Giữ chính xác vị trí góc quay của các khớp Robot khi ngắt nguồn điện chính, tránh lỗi trôi tọa độ.

SKU: SMB380 Danh mục: Pin nuôi nguồn ghép 2 cells Thẻ: 3HAC044075-001-01, 7.2V, ABB, lithium, Pin ABB 3HAC044075-001, Pin ABB 3HAC044075-001-01, pin cnc, Pin Lithium 7.2V ABB, Pin lưu tọa độ Robot ABB, pin nuôi nguồn, Pin nuôi nguồn Robot công nghiệp, Pin nuôi nguồn SMB Robot, pin plc, Pin Robot ABB IRC5, Pin Saft 7.2V ABB, Pin Servo Robot ABB, Pin SMB ABB 7.2V, PLC, SMB Thương hiệu: No Brand

Thông số kỹ thuật

Hình dạng	Khối chữ nhật, Khối ghép 2 trụ tròn
Mã sản phẩm	3HAC044075-001-01
Loại pin	Lithium
Chân kết nối	Jack cắm
Dung lượng	3600mAh
Điện thế	7.2V

Trong các hệ thống Robot công nghiệp ABB (đặc biệt là các thế hệ bộ điều khiển IRC5), việc lưu trữ tọa độ gốc của các trục khớp quay trên bo mạch SMB (Serial Measurement Board) khi tắt nguồn điện chính là yêu cầu bắt buộc. Pin nuôi nguồn ABB 3HAC044075-001-01 7.2V là cụm pin Lithium dự phòng chuyên dụng giúp Robot không bị mất mốc tọa độ, tránh các sự cố gián đoạn dây chuyền sản xuất đắt giá.

1. Thông số kỹ thuật chi tiết

Thông số	Chi tiết
Thương hiệu quản lý	ABB (Thụy Sĩ / Switzerland)
Mã sản phẩm (Part Number)	3HAC044075-001-01 (Hoặc 3HAC044075-001)
Mã thay thế tương đương	3HAC044075-002, 3HAC16831-1
Hóa học pin	Lithium Thionyl Chloride (Li-SOCl2) không sạc
Điện áp định mức	7.2 V (Cụm 2 cell 3.6V nối tiếp)
Dung lượng danh định	3600 mAh – 7200 mAh (Tùy thuộc bản cell 1/2AA hay AA)
Loại kết nối	Cáp dẫn cách điện tích hợp giắc cắm nhựa đúc chuẩn ABB
Nhiệt độ hoạt động	-55°C đến +85°C
Tỷ lệ tự xả	< 1% / năm ở 20°C
Tuổi thọ thiết kế	2 – 5 năm (Tùy thuộc tần số bật/tắt nguồn Robot)

2. Đặc điểm nổi bật của Pin ABB 3HAC044075-001-01 7.2V

Cấu tạo cụm pin kép 7.2V chuẩn xác: Pin được ghép nối từ các cell Lithium 3.6V cao cấp (thường là lõi SAFT/Tadiran) đấu nối tiếp để đạt đúng mức điện thế 7.2V theo yêu cầu kỹ thuật của bo mạch SMB ABB.
Giắc cắm đúc chuẩn ngàm tủ điều khiển ABB: Dây dẫn cáp điện bọc vỏ nhựa chịu nhiệt kèm giắc cắm định hình chính xác, giúp kỹ thuật viên chỉ việc cắm thẳng vào mạch SMB mà không cần thao tác hàn hay nối dây thủ công.
Duy trì vị trí Resolution ổn định: Cung cấp nguồn điện phẳng và liên tục, bảo đảm bộ đếm vòng quay Resolver/Encoder trên từng trục Robot không bị xóa dữ liệu vị trí khi ngắt Aptomat tổng.
Tỷ lệ tự xả cực thấp: Hóa chất Li-SOCl2 giúp cụm pin giữ được dung lượng tối đa ngay cả khi Robot ngưng hoạt động trong các dịp nghỉ lễ kéo dài.

3. Ứng dụng thực tế

Pin ABB 3HAC044075-001-01 7.2V chuyên dùng để nuôi nguồn bộ nhớ cho các hệ thống:

Bo mạch SMB (Serial Measurement Board) Robot ABB: Lắp đặt trực tiếp trên bo SMB đặt tại đế cánh tay Robot hoặc bên trong bộ điều khiển (Controller).
Bộ điều khiển Robot ABB IRC5 / IRC5P: Các dòng tủ điều khiển Robot gắp, Robot hàn, Robot sơn, Robot xếp hàng (Palletizing).
Các hệ cánh tay Robot ABB phổ biến: IRB 120, IRB 140, IRB 1200, IRB 1600, IRB 2400, IRB 4600, IRB 6640…

4. Các mã pin tương đương có thể thay thế

Nếu không tìm thấy mã phụ tùng đúc sẵn 3HAC044075-001-01 của ABB, bạn có thể chọn các mã pin tương đương dùng chung cấu trúc 7.2V và jack cắm SMB:

Mã phụ tùng ABB liên quan: 3HAC044075-002, 3HAC16831-1, 3HAC13150-1, 3HAC026253-001
Lõi cụm pin gia công chuẩn: Cụm 2 cell SAFT LS14500 (7.2V AA) hoặc SAFT LS14250 (7.2V 1/2AA) đấu nối tiếp có gắn dây cáp và giắc cắm tương thích SMB ABB.

5. Lưu ý quan trọng khi chọn mua và sử dụng

Khi chọn mua:

Kiểm tra chuẩn giắc cắm và kích thước cụm pin: Pin SMB của ABB có một số kích thước cell khác nhau (loại dùng cell 1/2AA nhỏ hoặc cell AA lớn). Hãy đo đạc không gian khay chứa pin và kiểu giắc cắm trên bo SMB để chọn đúng loại.
Kiểm tra điện áp thực tế: Cụm pin mới 7.2V khi dùng đồng hồ vạn năng (VOM) đo ở chế độ DCV phải đạt từ 7.2V đến 7.35V.

Khi sử dụng (Quy trình thay pin an toàn):

CẢNH BÁO AN TOÀN: Pin ABB 3HAC044075-001-01 là PIN LITHIUM DÙNG 1 LẦN (Primary Lithium), TUYỆT ĐỐI KHÔNG SẠC LẠI. Việc cố tình sạc lại có thể gây nổ pin và làm hư hỏng hoàn toàn bo mạch SMB.

Quy trình thay pin cho Robot ABB không bị mất mốc (Revolution Counter / Calibration):
1. Cấp nguồn điện chính cho tủ điều khiển Robot ABB (Controller IRC5) hoạt động.
2. Để nguyên nguồn điện bật, mở nắp bảo vệ bo mạch SMB (trên thân Robot hoặc trong tủ).
3. Rút giắc cắm pin cũ ra và cắm ngay giắc pin mới 3HAC044075-001-01 vào khe cắm.
4. Nếu buộc phải thay pin khi ngắt nguồn điện chính, hãy đảm bảo thao tác rút/cắm pin diễn ra thật nhanh (dưới 1 phút) nhờ năng lượng lưu trữ tạm thời trên tụ điện của bo SMB, sau đó tiến hành kiểm tra cập nhật lại Revolution Counter trên tay dạy FlexPendant.
